工控机的接口都有哪些

2020-09-23 13:47:34 604 责任编辑:宏和
 主板是工控主机的关键硬件之一。工控计算机系统的配置与主板的插座连接,传输数据。主板的质量决定了工控计算机整个系统的稳定性。要想对工控计算机有更多的了解,首先要知道它有哪些插座。


  网口。


  网络端口是插网线的接口,也就是工控机和路由器之间的接口。一般使用的网线都是T568b直拨线,网络接口顶部有两个显示灯,指示是否有信号通过。网络端口不像US B2.0和3.0那样用颜色区分,但是主板的一些网络端口支持颜色区分,比如Inte lGigabit网卡或者killer网卡,分别是蓝色和红色。


  USB接口。



  (工业计算机的US B3.1接口)


  USB接口的中文名称为“通用串行总线”,一般连接US B键盘鼠标、移动u盘、移动磁盘等。USB接口有很多规格,比如US B2.0,3.0,3.1,用灰黑色,深蓝色,红色表示。与上一代相比,后续版本主要表现为传输速率的提高。


  PS/2接口。


  这是工控机的老键盘鼠标插座。绿色必须连接鼠标,紫色必须连接键盘,不支持热插拔。现在的鼠标键盘插座都是US B插座,即插即用,非常方便。


  音频接口。


  音频信号可以以光信号的形式传输到声卡等机械设备上。REAR是5.1或7.1声道后环绕左右声道接口,C/SUB是5.1或7.1多声道扬声器的中心声道和低音声道,六孔音频接口还有一个SI DE接口,用来连接7.1s id e环绕左右声道。


  显示接口。



  (工业计算机显示接口和音频接口)


  传统的工控机VGA插孔只能传输页面,DVI插孔也可以,但更新的HDMI和DP插孔可以同时传输视频信号和音频信号。另外这种插孔接口版本不一样。同样的外观下,低端只能提供更小的带宽。如果你想要高清晰度,你需要电缆和插孔支持。


  CPU接口。


  首先详细介绍了工控机的CPU插槽,是安装CP U的接口。Inte l和AMD的插槽完全不一样。简单来说,Inte l和AMD的CP U是不能互相用的。即使是同样的工控机,也必须在与主板接口一致的插座上配备CP U。


  电源接口。


  谈完CP U插座,我们来详细介绍一下CP U的供电系统插座。通常CP U供电系统都是用8针插座呈现的,有些低端主板会选择比较老的4针插座,这是自适应的。


  内存插槽。


  目前主流的运行内存产品主要分为桌面和移动。桌面级比移动端长。DDR3和DDR4的区别有点费力,但是一般都标在主板上,端口周围也标有工作频率,买的时候可以参考一下。


  PCI插槽。

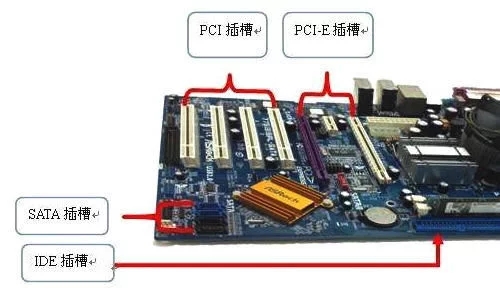

  (工业计算机插槽)


  PCI插槽是扩展硬件配置最重要的插槽,通常用于扩展图形处理器或独立显卡。目前所有的PCI插槽都可以立即与CP U通信,不需要经过其他芯片,所以速度和带宽都很高。


  还有一些工控机设备可以插在PCI-E插槽上,比如网络端口、US B适配卡、声卡等。,但是需要的带宽没有显卡大。


  SATA插座。


  SATA插座是常见的插座,主要连接固态硬盘、光驱等设备。目前主流是SAT A3插座,和US B设备一起通过南桥芯片和CP U通信。


  双BI OS集成芯片。


  一般主板BI OS芯片是可以取出来的。主板一般配置两个BI OS芯片,可以分别设置超频模式和环保节能模式。启动前可以选择进入系统的BI OS。
