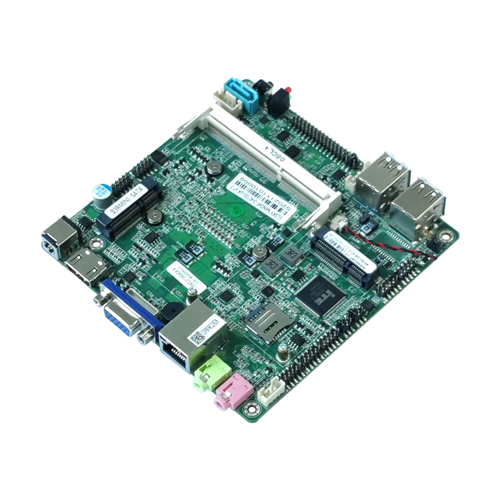

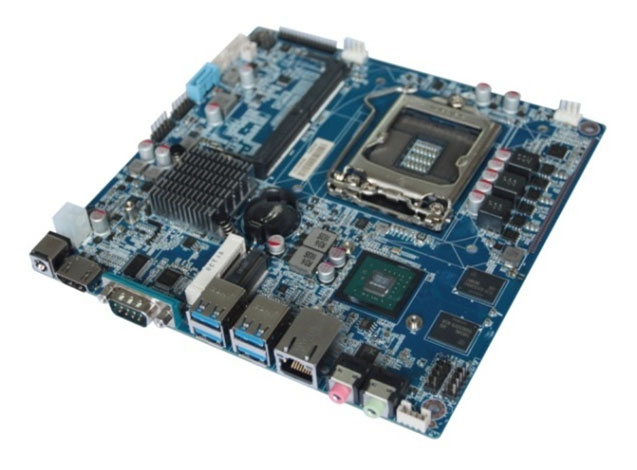

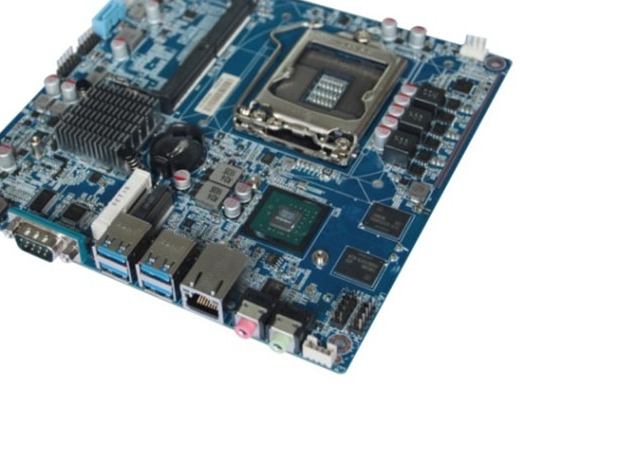

主板型号

NANO4F-UA/NANO5F-UA

主板尺寸

120mm（L）*120mm（W）*33mm（H）

CPU处理器

NANO4U

支持4代CPU：I3-4010U、I5-4200U、I7-4500U等

NANO5U

支持5代CPU：I3-5010U、I5-5200U、I7-5500U等

内存支持

1*DDR3 SODIMM内存插槽，支持1600MHz内存，低压1.35V，最大支持8GB

电源

1*DC_IN

支持12V/19V电压，DC头内直径为2.5MM

主板满载功耗约40W，建议用12V/5A或19V3A以上电源

1*DC_ATX

DC_IN与DC_ATX为二选一，主板默认支持DC_IN

显示功能

NANO4F-UA

Intel HD Graphics 4400图形控制器

集成Intel UHD Graphics 超核芯显卡，支持单显、双显/三显复制、双显/三显扩展，DOS下单显

NANO5F-UA

Intel HD Graphics 5500图形控制器

1*HDMI 1.4接口

支持4K分辨率4096/3840 * 2160@30Hz

1*VGA DB15接口

支持分辨率1920 * 1080@60HZ

1*JVGA插针

支持分辨率1920 * 1080@60HZ                  （14Pin，1*14Pin，1.0mm）

1*LVDS/EDP插针

支持分辨率1920 * 1080@60Hz                   （30Pin，2*15Pin，2.0mm）

1*BKLT_CONN插针

LVDS/EDP背光开关控制插针                        （6Pin，1*6Pin，2.0mm）

1*VCC_SEL插针

LVDS/EDP工作电压控制插针                        （6Pin，2*3Pin，2.0mm）

主板LVDS与EDP为二选一，默认支持LVDS，如需EDP，则改主板,

网络功能

1/2*RJ45 LAN接口

Realtek 8111F千兆网卡芯片，支持网络唤醒和PXE无盘启动功能

（单网8111F，双网8111F+8111H）

1*Mini-PCIE接口

支持WIFI/3G/4G/GPS/蓝牙模块等，可选支持 MSATA

硬盘功能

1*MSATA接口

支持MSATA盘，支持SATA 3.0 ，可选支持WIFI

1*SATA1接口

标准SATA3.0硬盘接口，最大传输速度6.0 Gbps

1*SATA_PWR1插针

硬盘供电插针，可取电5V、12V。                   （4Pin，1*4Pin，2.54mm）

声音功能

集成 Cmedia HS_100B USB音频芯片

1*LIN_OUT接口

支持音频输出（绿色）

1*MIC_IN接口

支持麦克风输入（红色）

1*INT_SPK插针

功放支持8欧5瓦喇叭双声道输出                    （4Pin，1*4Pin，2.0mm）

USB功能

2*USB3.0接口

后置标准USB3.0接口

2*USB2.0接口

后置标准USB2.0接口

1*F_USB3插针

前置USB2.0插针，一组有2*USB2.0                （9Pin，2*5Pin，2.0mm）

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                    （9Pin，2*5Pin，2.0mm）

1*PWR_SW按钮

开关按钮

1*AUTO_SW插针

硬件控制上电开机插针                               （3Pin，1*3Pin，2.0mm）

其他I/O

1*COM1插针

串口，只支持RS232                                （9Pin，2*5Pin，2.0mm）

1*COM2插针

串口，可选支持RS232 /RS422 /RS485              （9Pin，2*5Pin，2.0mm）

1*COM3插针

串口，只支持RS232                                （9Pin，2*5Pin，2.0mm）

1*COM4插针

串口，只支持RS232                                （9Pin，2*5Pin，2.0mm）

1*JCOM1/2插针

控制COM1/2第9脚电压 0V/5V/12V可选           （6Pin，2*3Pin，2.0mm）

1*SIM_CARD卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                                （2Pin，1*2Pin，2.54mm）

1*CPU_FAN插针

CPU风扇插针，支持温控                           （4Pin，1*4Pin，1.25mm）

1*LED

电源及硬盘状态指示灯

1*GPIO插针

标准GPIO插针                                    （10Pin，2*5Pin，2.0mm）

运行环境

工作温度：-20℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

支持Windows 10，Windows 8，Windows7、Linux等
