型      号：QR-ITX-45U1L6CE i3 i5 i7 嵌入式工控机

平      台：Baytrail

处 理  器：支持4代CPU：I3-4010U、I5-4200U、I7-4500U等

               支持5代CPU：I3-5010U、I5-5200U、I7-5500U等

显      示：4代集成Intel® HD4400图形控制器，支持单显、双显/三显复制、双显/三显扩展，DOS下单显

               5代集成Intel® HD5500图形控制器，支持单显、双显/三显复制、双显/三显扩展，DOS下单显

内      存：1*DDR3 SODIMM内存插槽，支持1600MHz内存，低压1.35V，最大支持8GB

网      络：1/2*RJ45 LAN接口

               百兆网卡和千兆网卡可选，支持网络唤醒和PXE无盘启动功能

            （千兆：单网8111H，双网8111H+8111H）

存      储：2* SATA3.0硬盘接口  标准SATA3.0硬盘接口，最大传输速度6.0 Gbps

扩展插槽：1*Mini-PCIE接口，支持WIFI/3G/4G/蓝牙模块等

音       频：集成 Realtek ALC662/897 HD 数字音频解码器，6 声道高保真音频控制器

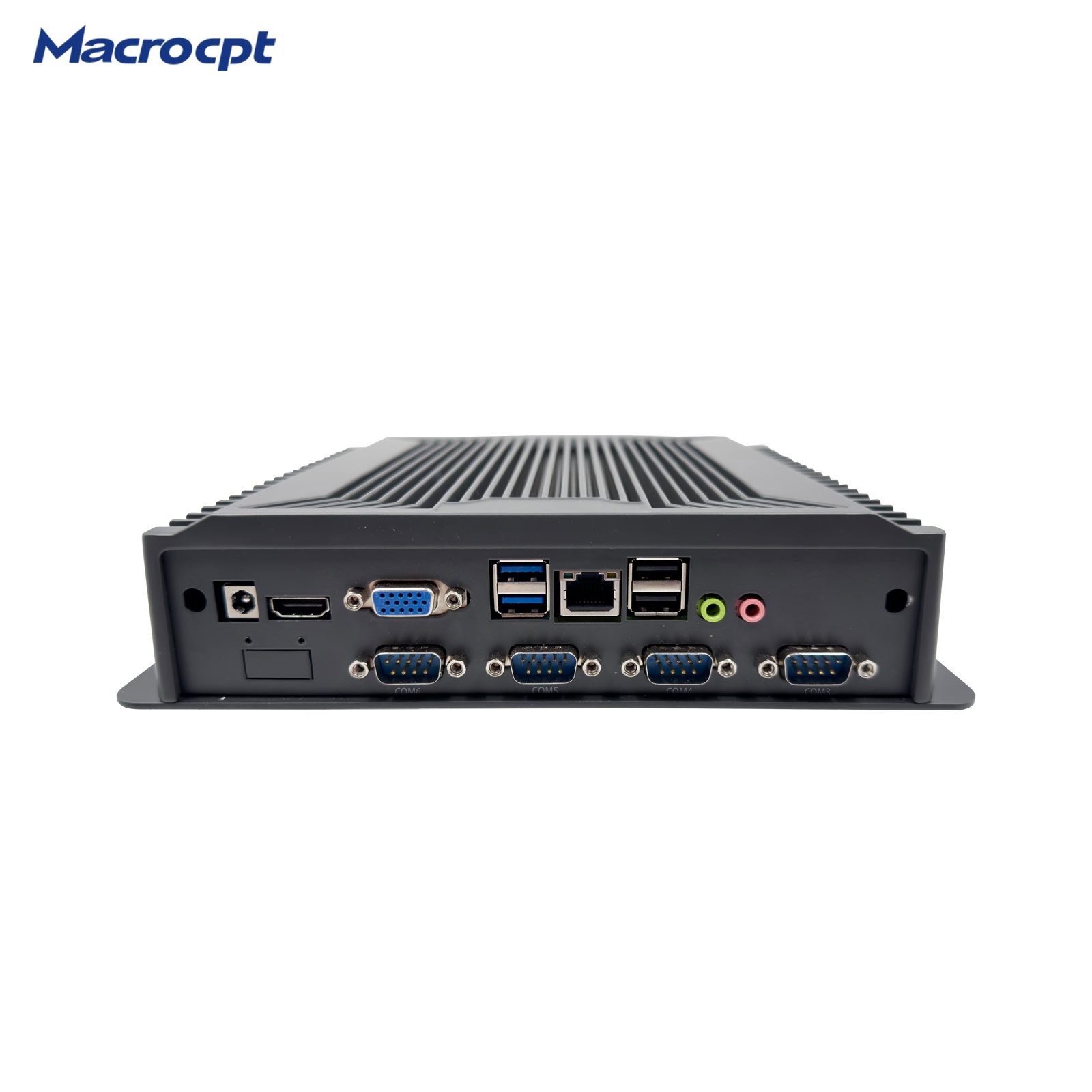

背板I/O接口：1*HDMI

                      1*VGA

                      1*USB3.0,1*USB2.0(上层接口)

                      2*USB2.0 or 1*LAN2    可选项

                      1*RJ45      1*LAN1

                      1*Audio out（绿色）

                      1*Mic in（粉色）

                      1*12V/5A DC电源输入接口

内置I/O接口：1*COM1插针 串口，只支持RS232

                      1*COM2插针 串口，COM2支持RS232/RS422/RS485可选

                      COM3~COM6插针，串口，支持标准RS232

                      1*JCOM1插针，控制COM1第9脚电压 0V/5V/12V可选

                      1*JCOM2插针，控制COM2第9脚电压 0V/5V/12V可选

                      JP9/JP10/JP11插针，COM2支持RS422和RS485信号跳线设置

                      1*SIM_CARD卡槽，支持SIM卡，用3G/4G时需要SIM卡

                      1*CLR_CMOS插针，主板清零、放电插针

                      1*J_GPIO插针（可选），GPIO控制插针

                      1*SYS_FAN插针，系统风扇插针，全速，不支持温控

                      1*CPU_FAN插针，CPU风扇插针，支持温控

看  门  狗：看门狗编程，支持硬件复位功能（256级，0~255秒）

B  I O  S：AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别

工作温度：-10℃～60℃

存储温度：-20℃～70℃

工作湿度：5%~95%相对湿度，无冷凝

系     统 ：支持Windows 10，Windows 8，Windows 7，Linux等

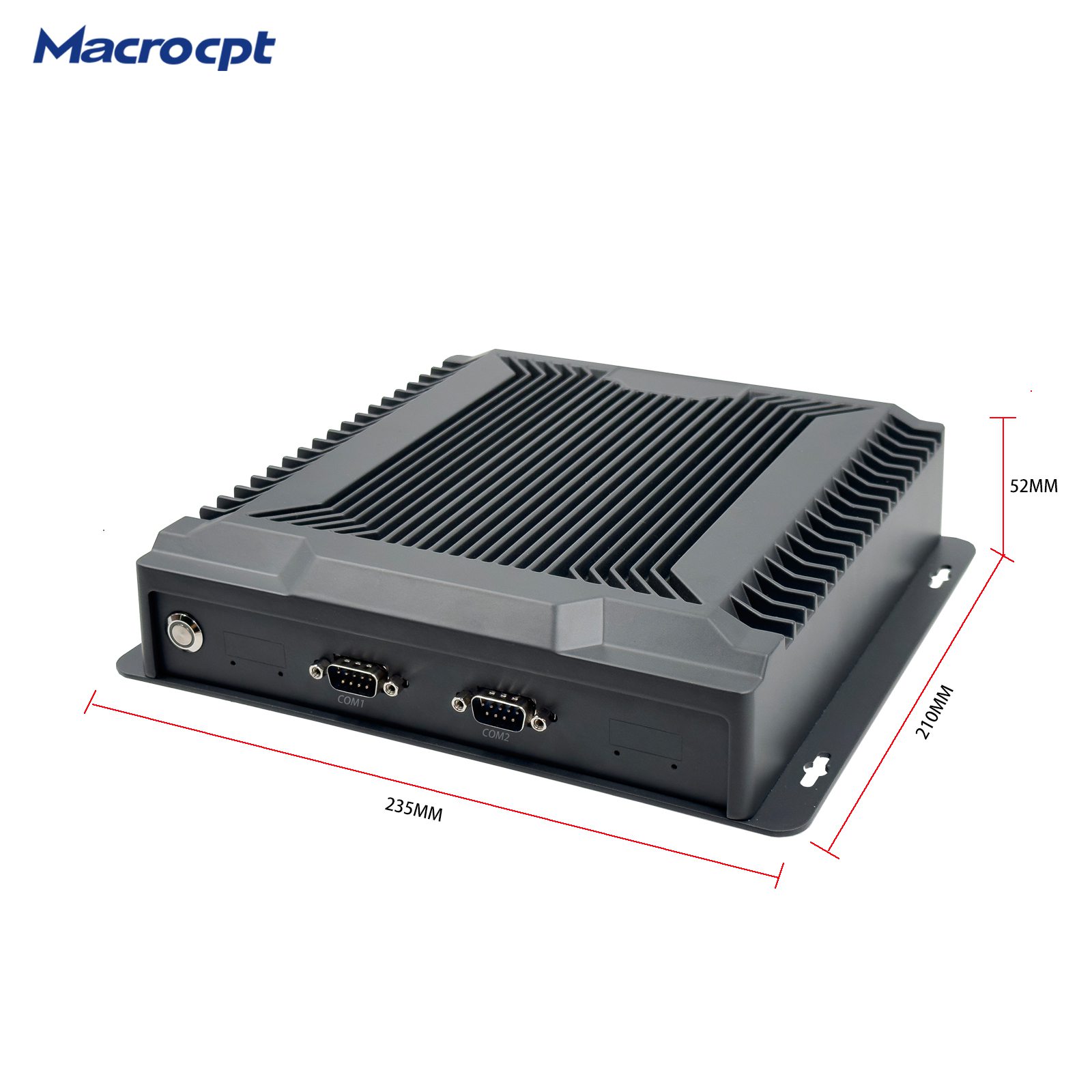

尺      寸：235mm*210mm*52mm
