工业大母板

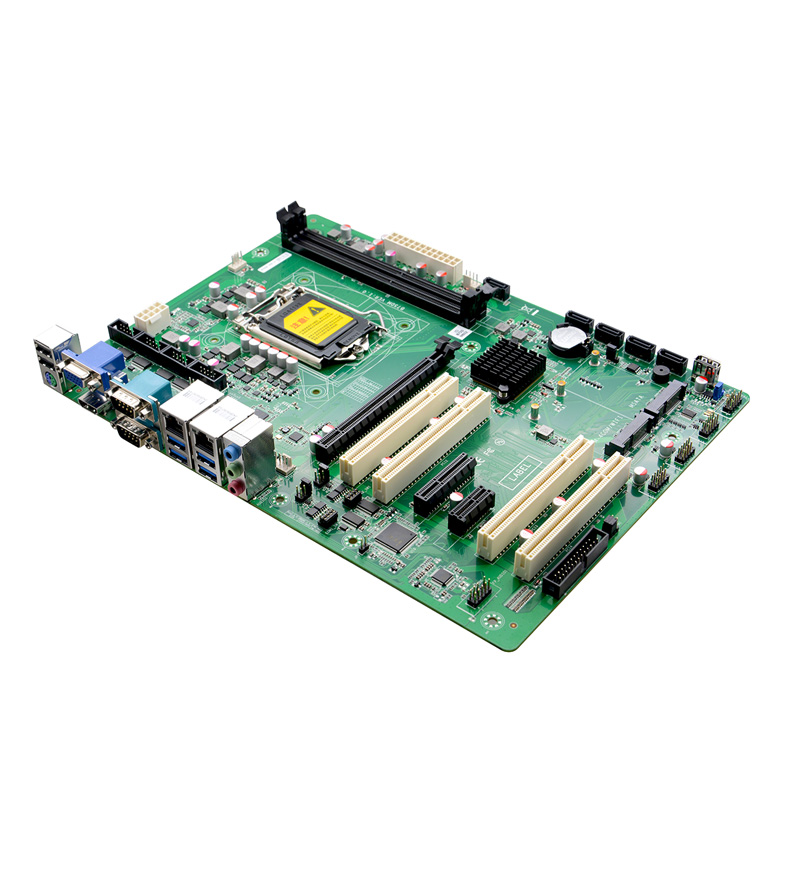

DM75 工业主板

基本参数:
服务热线:18123757023 在线咨询

产品型号

DM75 VER:1.0

处理器

支持LGA1155架构的2th/3th Intel® Celeron/Pentium/Core™ i3/i5/i7处理器

芯片组

Intel B75高速芯片组

2* DDR3 DIMM内存插槽,支持双通道1066/1333/1600MHz内存,最大支持16GB

显示

集成Intel® HD Graphics图形控制器,1*VGA接口和1*HDMI1.4接口

支持独显、双显模式、扩展模式

网络

1* Intel® WGI211AT千兆网卡,支持网络唤醒、PXE功能

1* Intel®WGI219V千兆网卡,支持网络唤醒、PXE功能

存储

5* SATA 2.0硬盘接口,SATA接口传输速度可达3Gbps

1* MSATA固态硬盘接口,传输速度可达6Gbps

音频

集成ALC892 高保真音频控制器,支持MicLine out

扩展插槽

1* PCIE x16

1* PCIE x4

1* PCIE x1

4* PCI

1* Mini-PCIE,支持WiFi(选配TPM-4COM小板,可扩展4个串口)

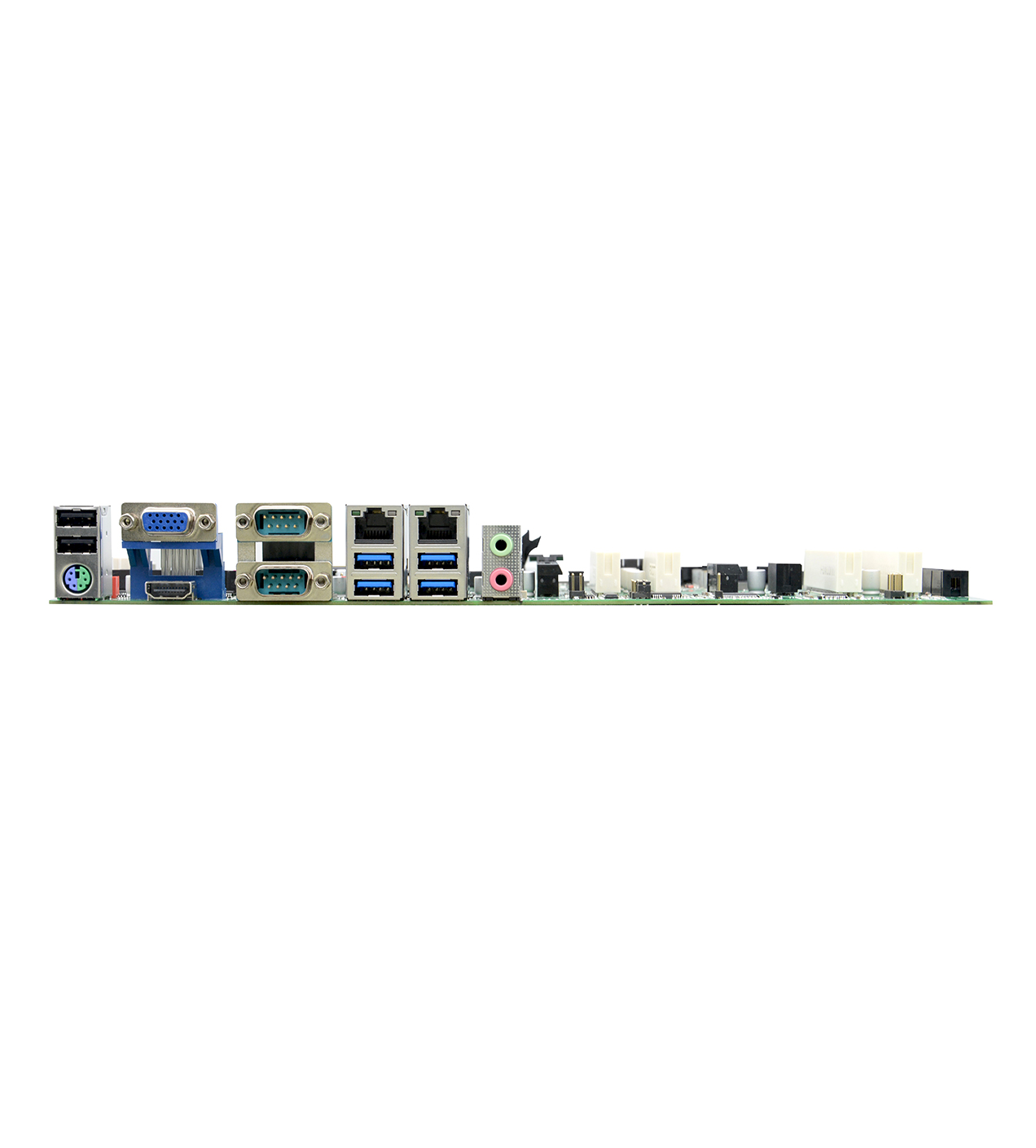

背板I /O接口

1* PS/2键盘鼠标接口

1* VGA显示接口

1* HDMI显示接口

2* RS232串口,COM1/2支持5V/12V带电功能,COM1/2支持RS485/422功能

2* USB 2.0接口

4* USB 3.0接口

2* RJ-45 千兆网络接口

1* Line out接口(绿色)1* MIC接口(红色)

内置I/O接口

4*RS232串口

1*JVGA1接口,1*12pin排针,与外置VGA为同信号

1* PS/2键盘鼠标接口 1*6pin排针

1*LPT打印口 2*13pin排针 2.54mm

1*前置音频接口 2*5pin排针

4* USB 2.0接口 2*5Pin排针

1*USB2.0接口 USB-TYPE A

1*前面板功能按钮和指示灯接口 2*5pin排针

1*24pin ATX电源输入接口

2*4pin ATX电源输入接口

1*AC上电自动开机功能 1*3pin排针

风扇接口

2*4pin CPU智能风扇接口,2*4pin系统智能风扇接口

GPIO

支持4路输入输出GPIO功能

BIOS

64Mb Flash ROM

看门狗

支持硬件复位功能(256级,0~255)

操作系统

Windows 7/Windows 10/Linux

电源类型

采用24Pin ATX电源供电

工作温度

-10℃~60

储存温度

-20℃~70

工作湿度

590%相对湿度,无冷凝

305mm x 220mmATX
