工业大母板

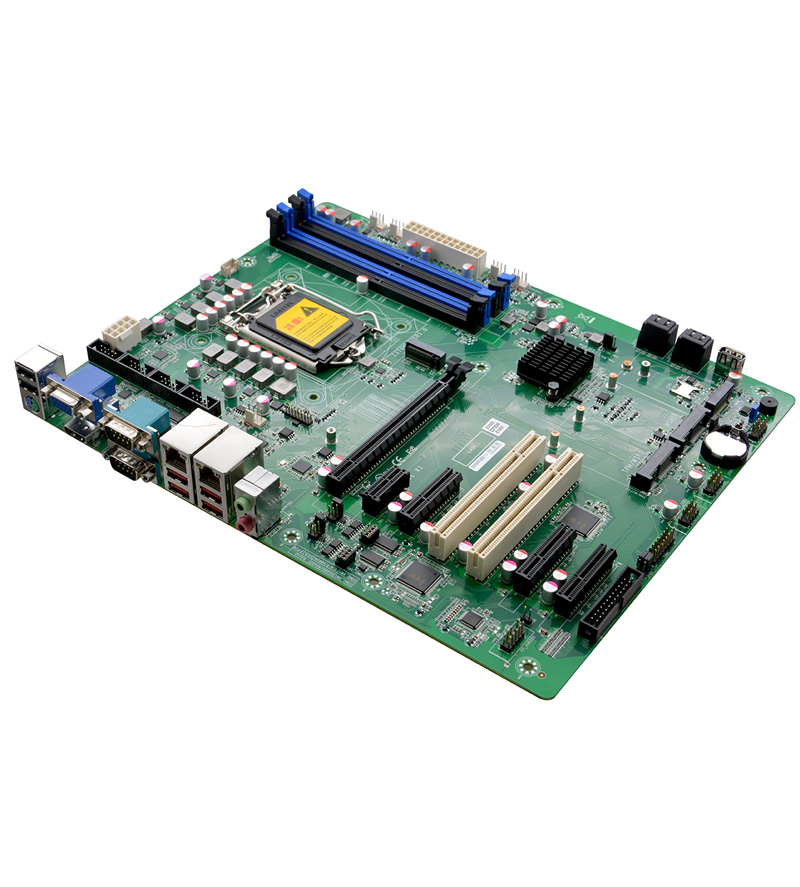

DM-370VM 工业主板

基本参数:
服务热线:18123757023 在线咨询

产品型号

DM-370VM VER:1.0

处理器

支持LGA1151架构的6th/7th/8th/9th Celeron/Pentium/Core i3/i5/i7处理器

芯片组

Intel Z370高速芯片组



4*DDR4 DIMM内存插槽, 支持双通道2133/2400/2666MHz内存,最大支持64GB



集成Intel® HD Graphics图形控制器,1*VGA接口和2*HDMI1.4接口

支持单独显示、双显模式、扩展模式



2* Intel I225V 2.5G千兆网卡,支持网络唤醒、PXE功能



4* SATA3.0 硬盘接口,SATA传输速度可达6Gbps

1* MSATA接口,支持Intel协议的SSD,传输速率达6Gbps

1* M.2 插槽,支持M.2 2280 NVME PCIE x1/SATA自适应



板载ALC897 高保真音频控制器,支持MicLine out

扩展插槽

1* PCIE3.0 x16

3* PCIE3.0 x4

1* PCIE3.0 x1

2* PCI

1* Mini-PCIE插槽, 支持WiFi(选配TPM-4COM可扩展4个串口,需搭配对应BIOS)

1* M.2 插槽,2242/2250,支持4G/5G

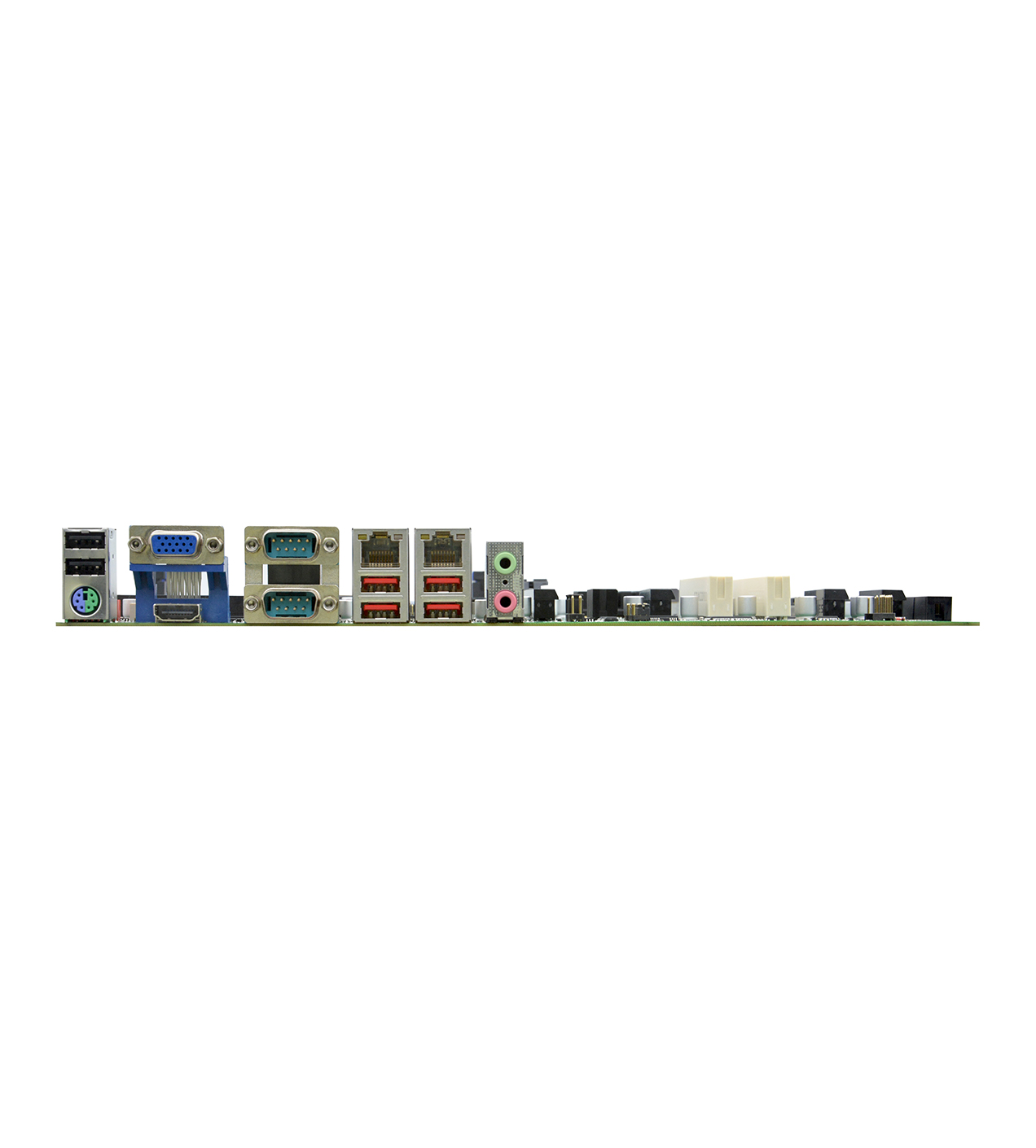

背板I/O接口

1* PS/2键盘鼠标接口

1* VGA显示接口

1*HDMI显示接口

2* RS232串口(COM1/2支持5V/12V带电功能,COM1/2支持RS485/422功能)

2* RJ45千兆网络接口

2* USB 2.0接口

4* USB 3.0接口

1* Line out接口(绿色)1* Mic接口(红色)

内置I/O接口

1* PS/2键盘鼠标接口 1*6pin排针 与外置PS/2同信号

1* JVGA接口 1*12pin排针,与外置VGA同信号

1* JHDMI接口 2*8pin排针

4* RS232串口 2*5pin排针

1* 前置音频接口 2*5pin排针

4* USB 2.0接口 2*5Pin排针

1*USB2.0接口 USB TYPE-A

1* TPM接口 2*8pin排针

1*前面板功能按钮和指示灯接口 2*5pin排针

1*LPT 2*13 pin排针(默认打印口,可做成GPIO,需刷配置GPIOBIOS)

1* 24pin ATX电源输入接口

1* 8pin ATX电源输入接口

风扇接口

1*4pin CPU智能风扇接口,4* 4pin系统智能风扇接口

BIOS

64Mb Flash ROM

操作系统

Windows 10 / Linux

看门狗

支持硬件复位功能(256级,0~255)

电源类型

ATX电源输入

工作温度

0℃60℃

储存温度

-20℃70℃

工作湿度

5%-95%相对湿度,无冷凝

305mm x 245mm(ATX)
