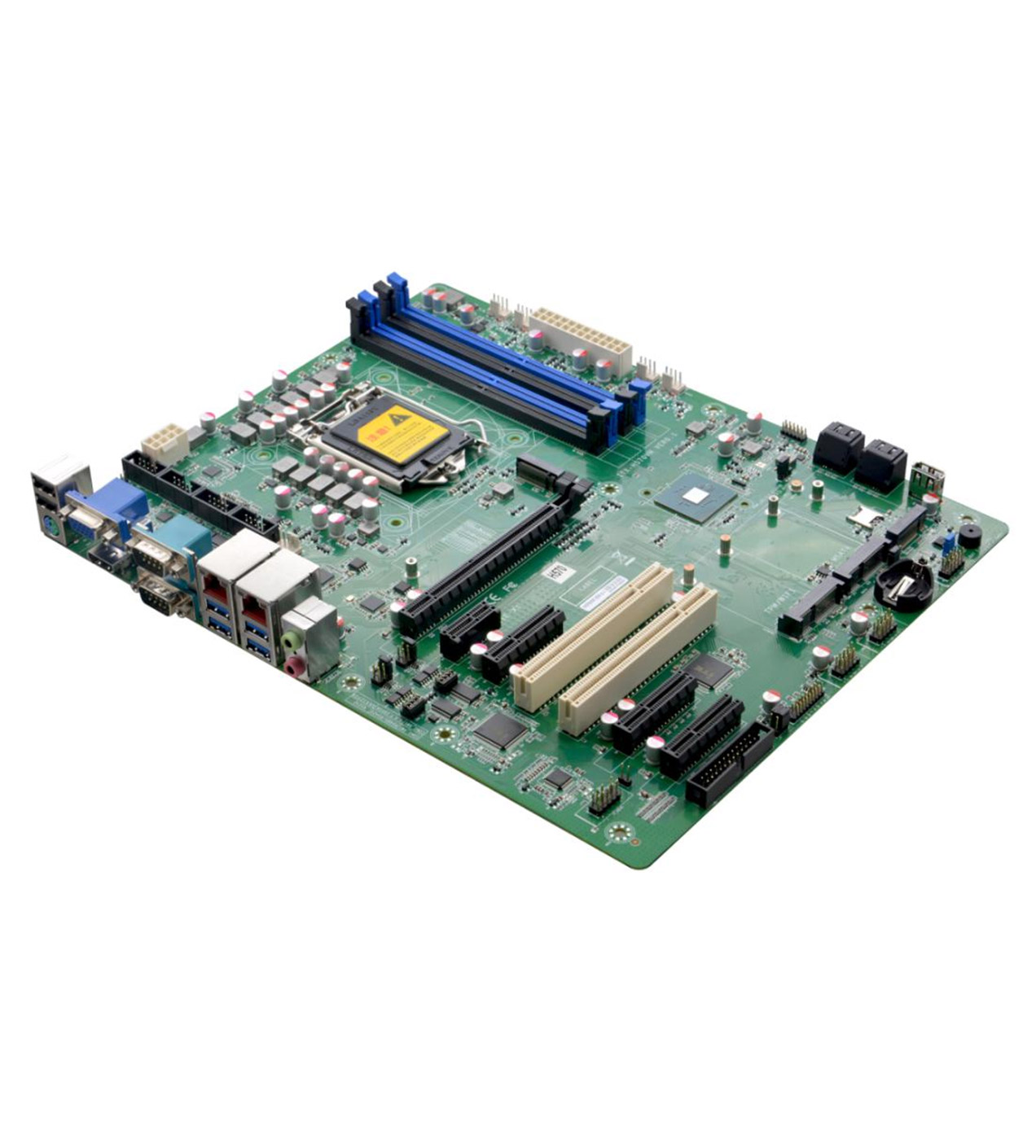

产品型号

DM-H57 VER:0.1

处理器

支持LGA1200 10^th/11th Intel® Celeron/Pentium/Core™ i3/i5/i7/i9 处理器

Note:支持10/11代 125W的CPU

芯片组

采用Intel® H570芯片组,

内  存

4* DDR4 SODIMM内存插槽，支持双通道最高3200MHz内存,最大支持128GB

显  示

集成Intel®HD Graphics 核心显卡支持DirectX12.1,OpenGL4.5,支持4K显示

1* VGA接口,支持最高分辨率为1920X1200@60Hz

2* HDMI1.4接口,支持最高分辨率为4096x2304 @24Hz

网  络

2* Intel ®I226V千兆网卡芯片,支持网络唤醒/PXE功能

存  储

4* SATA3.0硬盘接口,传输速度可达6Gbps

1* MSATA插槽,支持Intel 协议的SSD

1* M.2插槽,支持M.2 Key M 2280 NVME PCIE X4/SATA自适应SSD

音  频

板载ALC897 7.1+2声道高保真音频控制器,支持MIC/Line-out

扩展插槽

1* PCIE3.0 X16插槽

1* PCIE 3.0 X1插槽

3* PCIE 3.0 X4插槽

2* PCI插槽

1* Mini-PCIE插槽，支持WIFI/TPM-4COM小板扩展4个串口,默认为WIFI（需TPM-4COM功能要更改BIOS）

1* M.2插槽，支持M.2 Key B 2242/2252 4G/5G模块

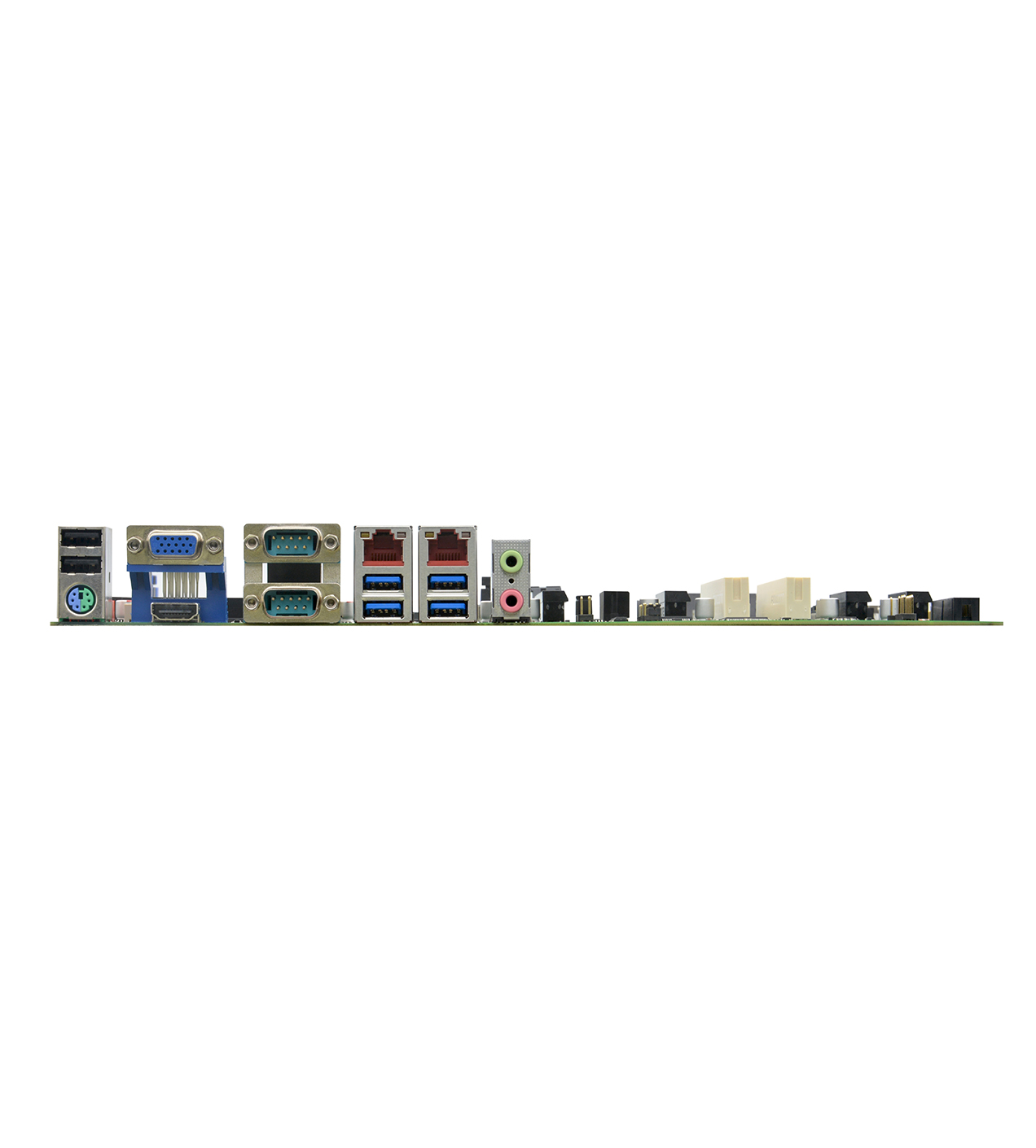

背板I/O接口

1* PS/2接口(可扩展键盘和鼠标)

1* DB15 VGA接口

1* HDMI1.4接口

2* DB9 RS232串口, 支持第9pin带电功能，支持RS485/422

2* USB2.0接口

4* USB3.0接口

2* RJ-45千兆网络接口

1* 双层音频接口(声音输出和MIC输入)

内置I/O接口

4* USB2.0接口 2*5pin，

2* USB3.0接口 2*10pin

1* 前面板音频接口(2*5pin）

1* 前面板功能按钮和指示灯接口(2*5pin)

1* 24pin ATX电源插座 1* 8pin ATX电源插座

1* PS/2键盘鼠标接口 1*6pin

1* JVGA接口 1*12pin,与DB15同信号

1* JHDMI接口 2*8pin

1* TPM接口 2*6pin

4* RS232串口，2*5pin

1* SIM卡插槽

1* LPT接口 2*13pin

风扇接口

1*4pin CPU风扇接口;4*4pin 系统风扇接口

BIOS

64Mb Flash ROM

看门狗

支持硬件复位功能(256级，0~255秒)

操作系统

Windows 10/Windows 11/Linux

电源类型

采用ATX 24Pin和8pin电源供电

工作温度

0℃～60℃

储存温度

-20℃～70℃

工作湿度

5%-95%相对湿度,无冷凝

尺 寸

305mm x 245mm
