CPU

Gen.6th  Intel Skylake-U Celeron: 3855U; Core-U: I3-6100U ; I5-6200U; I7-6500U

Gen.7th  Intel Kabylake-U Celeron: 3865U; Core-U: I3-7100U ; I5-7200U; I7-7500U

系统

芯片组

Intel® SOC

系统内存

1*DDR4 2133MHz SODIMM,最大支持16GB

BIOS

Insyde SPI 64Mbit Flash

存储

1*2.5寸SATA HDD盘,支持SATA3.0 6Gbps HDD/SSD,1*M.2(2242 B-Key)

显 示

12.1寸LED TFT LCD & HDMI,双显,Intel® HD Graphics510/520, HDMI支持4K分辨率

触 摸

5 线电阻屏( 投射式电容屏可选) ,  U S B 控制

扩展

1* Mini PCIe (PCIe& USB信号)

后面板I/O

2*RS232/422/485, DB9

4*USB3.0 A型

1*HDMI

2*RJ45

前面板I/O

1*USB2.0 A型

LAN

2*Intel® I210AT芯片,10/100/1000 Mbps

控制和LED

1 * ATX开关， 2 针远程开关接口， HDD指示灯

电 源 要 求

1*9~36V DC-in 3-pin 接头 功耗: 12V/2.75A(Intel®  I5-6200U, 4GB DDR4内存)

操作系统

Windows 7，Windows 8.1，Windows 10，Linux

结构与环境

结构设计

铝合金压铸成型，全平面面板，鳍片散热外壳

工 作 温 度

0~ 50℃ -HDD( -10~55℃ - S S D ) , 带空气流动

存 储 温 度

-20~60℃

存 储 湿 度

10 ~ 95 % @ 40 ℃，无冷凝

振动

10g 峰值加速度( 持续1 1 m s ) ,  带H D D 运行

冲 击

1g 5~500Hz，带HDD运行

安装方式

面板安装, V E SA 100*100 , 上架式安装

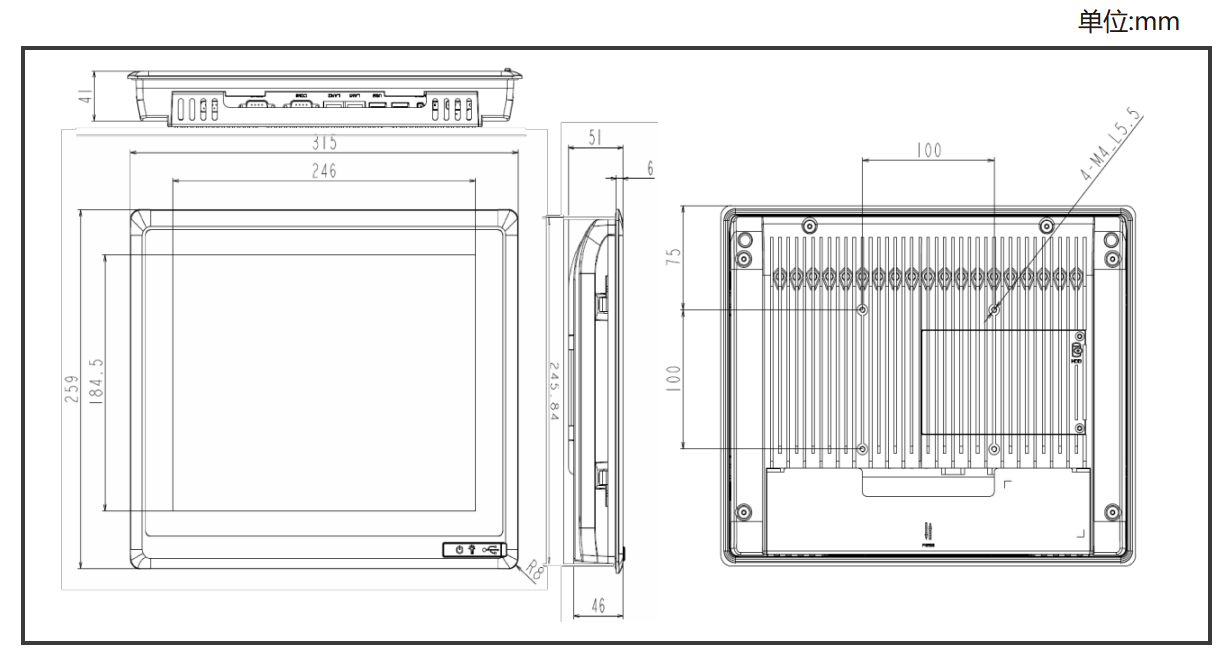

尺寸

(W*H*D):315*259*51mm；面板安装开口(W*H):303*247mm

净重

2.80Kg

EMC

CE,FCC Class A
