工控一体机

10.4工控一体机

基本参数: ■铝合金压铸成型,无风扇设计
■10.4寸LED TFT LCD,电容屏
■Intel®Skylake-U/Kabylake-U CPU
■1*DDR4 2133 SODIMM,最大支持16GB
■1*Mini PCIe,可选1*PCI或PCIeX1
■4*COM, 2*LAN, 4*USN3.0
■2.5寸SATA盘,1*M.2
■远程开关
■直流9-36V电源输出
服务热线:18123757023 在线咨询



CPU

第六代Intel Skylake-U Celeron: 3855U; Core-U: I3-6100U ; I5-6200U; I7-6500U第七代Intel Kabylake-U Celeron: 3865U; Core-U: I3-7100U ; I5-7200U; I7-7500U







系统

芯片组

Intel® SOC

系统内存

1*DDR4 2133MHz SODIMM,最大支持16GB

BIOS

Insyde SPI 64Mbit Flash

存储

1*2.5寸SATA HDD盘,支持SATA3.0 6Gbps HDD/SSD,1*M.2(2242 B-Key)

显 示

21.5寸LED TFT LCD & HDMI,双显,Intel® HD Graphics 510/ 520 , HDMI支持4K分辨率

触 摸

投射式电容屏, U S B 控制

扩展

1* Mini PCIe (PCIe& USB信号), 可选1 * 32 位PCI或1 * PCIe X 4 ( X1 信号)

后面板I/O

4*COM:2*RS232,2*RS232/422/485,DB9(当使用扩展PCI/PCIe时, 只有2串口)

4*USB3.0 Type A

1*HDMI

2*RJ45

LAN

Intel® I210AT芯片,10/100/1000 Mbps

控制和LED

2 针远程开关接口, 电源指示灯和HDD指示灯

电 源 要 求

直流:9~36V输入,功耗:TDP 12V/4.12A(Intel® I5-6200U CPU,4GB 内存)

操作系统

Windows7,Windows 8.1,Windows 10,Linux



结构与环境

结构设计

铝合金压铸成型,全平面面板,鳍片散热外壳

工 作 温 度

0~ 50℃ -HDD( -10~55℃ - SSD ), 带空气流动

存 储 温 度

-20~60℃

存 储 湿 度

10 ~ 95 %@ 40 ℃,无冷凝

振动

10g 峰值加速度(持续1 1 m s ) , 带H D D 运行

冲 击

1g 5~500Hz,带HDD运行

安装方式

面板安装, V E SA 100*100和75*75mm

尺寸

(W*H*D):546.9*344.7*64.1mm;面板安装开口(W*H):537.5*335.3mm

净重

8.15 KG

EMC

CE,FCC Class A

LCD



21.5寸TFT LED

分辨

1920*1080



16.7M

点矩阵

0.248*0.248(mm)

亮度(cd/m2)

300



89°(左), 89°(右), 89 °( 上), 89 °( 下)

工作温度

0~ 60℃

背光寿命

50000 小 时



Touch



投射式电容屏

分辨

连 续

透光度

90%

控制器

USB

功耗

+5V @300mA

操作系统

Windows/Linux

点击寿命

3000 百万次

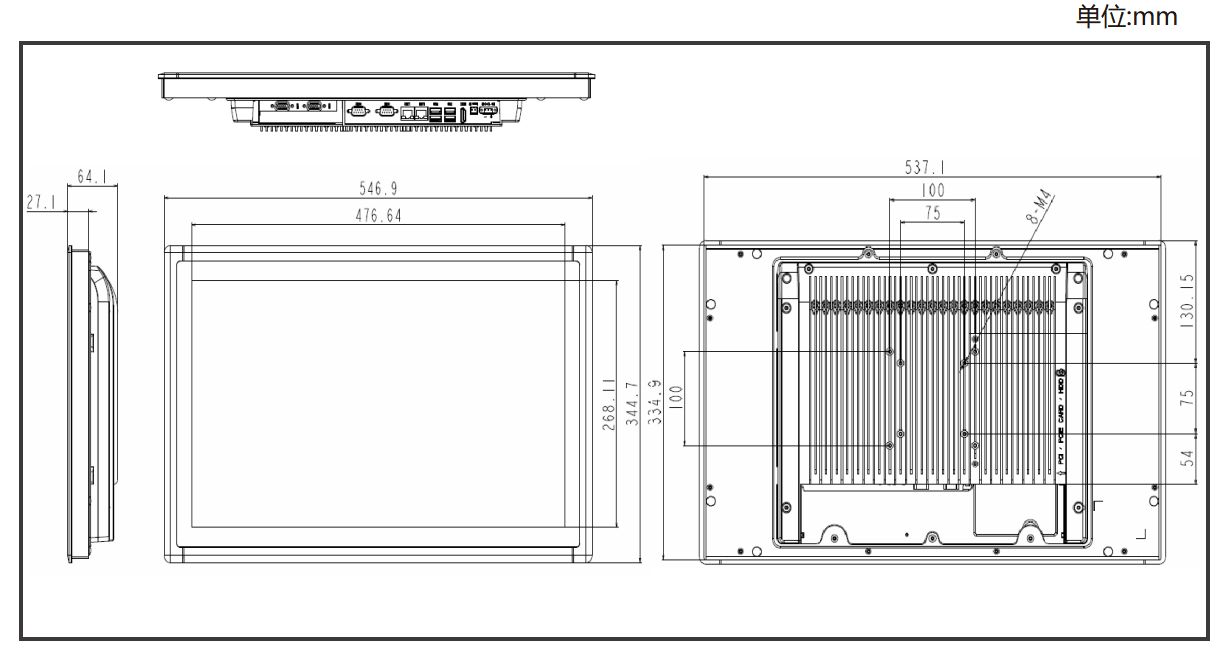

外形尺寸
