CPU

第六代Intel Skylake-U Celeron: 3855U; Core-U: I3-6100U ; I5-6200U; I7-6500U

第七代Intel Kabylake-U Celeron: 3865U; Core-U: I3-7100U ; I5-7200U; I7-7500U

系统

芯片组

Intel SOC

系统内存

1*DDR4 2133MHz SODIMM,最大支持16GB

BIOS

Insyde SPI 64M位 Flash

存储

1*2.5寸SATA HDD盘,支持SATA3.0 6Gbps HDD/SSD,1*M.2(2242 B-Key)

显示

15寸LED T FT LCD &  HDMI 双显, Intel® HD Graphics 510/520, HDMI支持 4K分辨率

触屏

5线电阻屏(投射式电容屏可选),USB控制

扩展

1*Mini PCIe(PCIe&USB信号),可选:1*32位PCI或1*PCIe X4(X1信号）

后面板I/O

4*COM:2*RS232,2*RS232/422/485,DB9(当使用扩展PCI/PCIe时,只有两串口)

4*USB3.0 A型

1*HDMI

2*RJ45

前面板I/0

1*USB2.0 A型

LAN

Intel I210AT芯片,10/100/1000 Mbps

控制和LED

1*ATX开关，2针远程开关接口, HDD指示灯

电源要求

直流:9~36V输入,功耗: 12V/2.95A(Intel I5-6200U CPU,4GB DDR4内存)

操作系统

Windows 7,Windows 8.1,Windows 10,Linux

机构与环境

结构设计

铝合金压 铸成型,全平面面板,鳍片散热外壳

工作温度

0~50℃  -HDD( -10 ~ 55℃ -SSD),带空气流动

存储温度

-20~60℃

存储湿度

10~95%@40℃,无冷凝

振动

10g峰值加速度(持续11ms),带HDD运行

冲击

1g 5~500Hz,带HDD运行

安装方式

面板安装, VESA 100*100mm 和 75*75mm，上架式安装

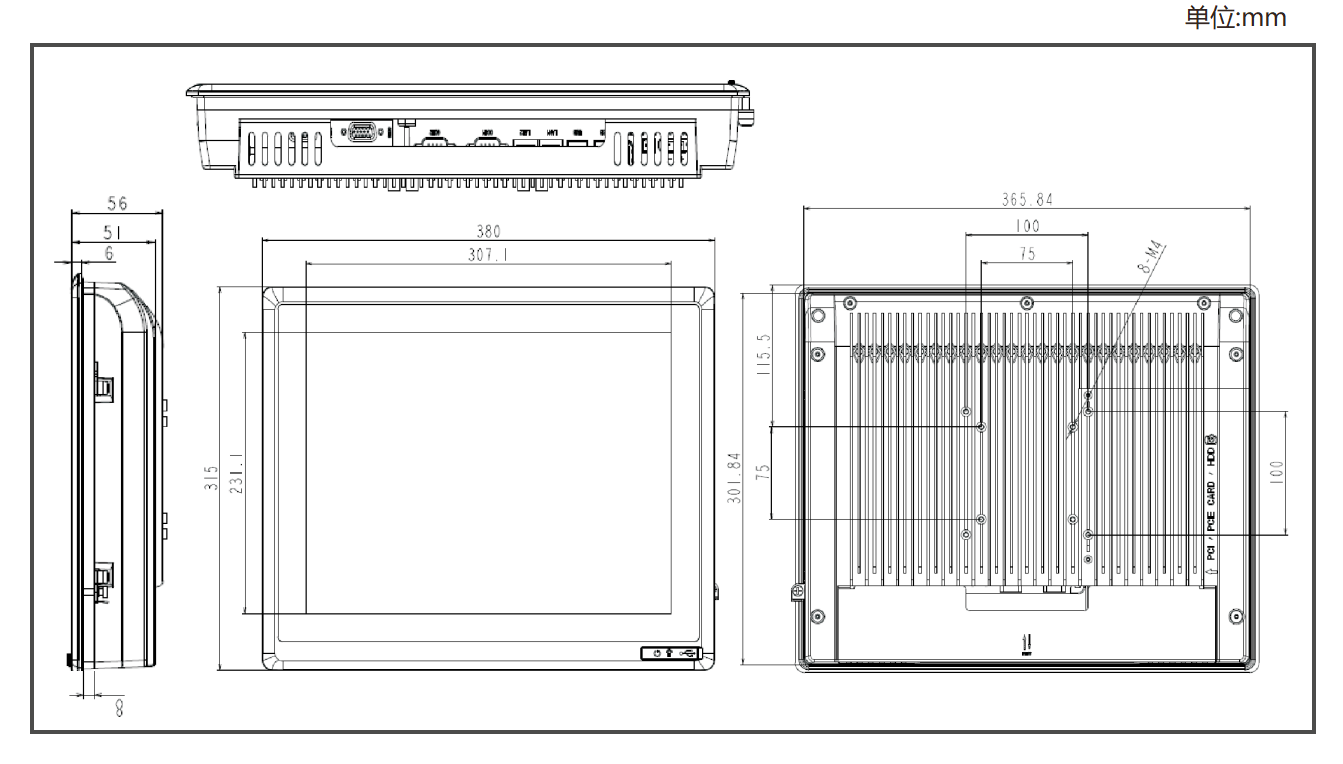

尺寸

(W*H*D):380*315*56mm;面板安装开口

净重

(W*H):367.3*303.3mm 4.30kg

EMC

CE,FCC Class A
