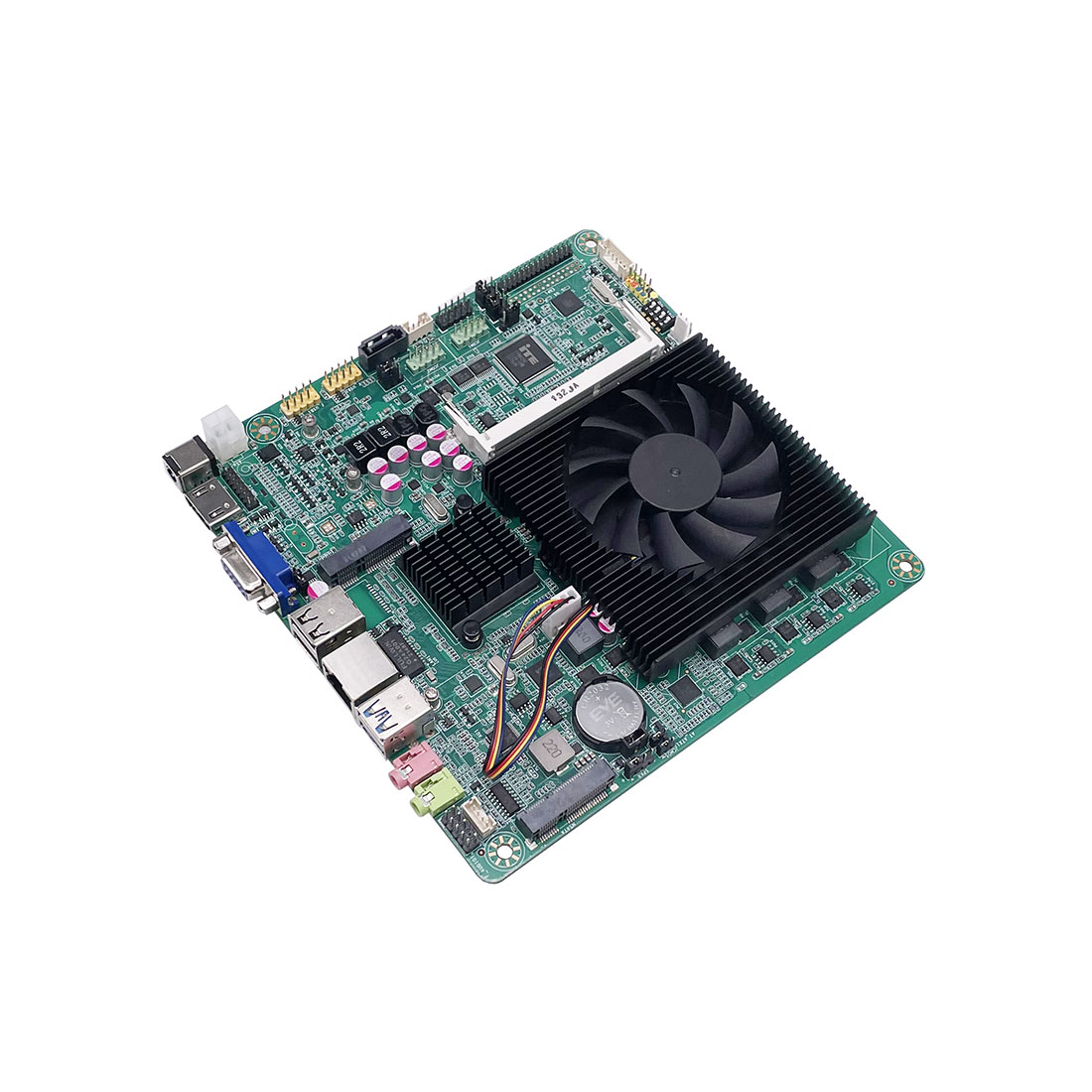

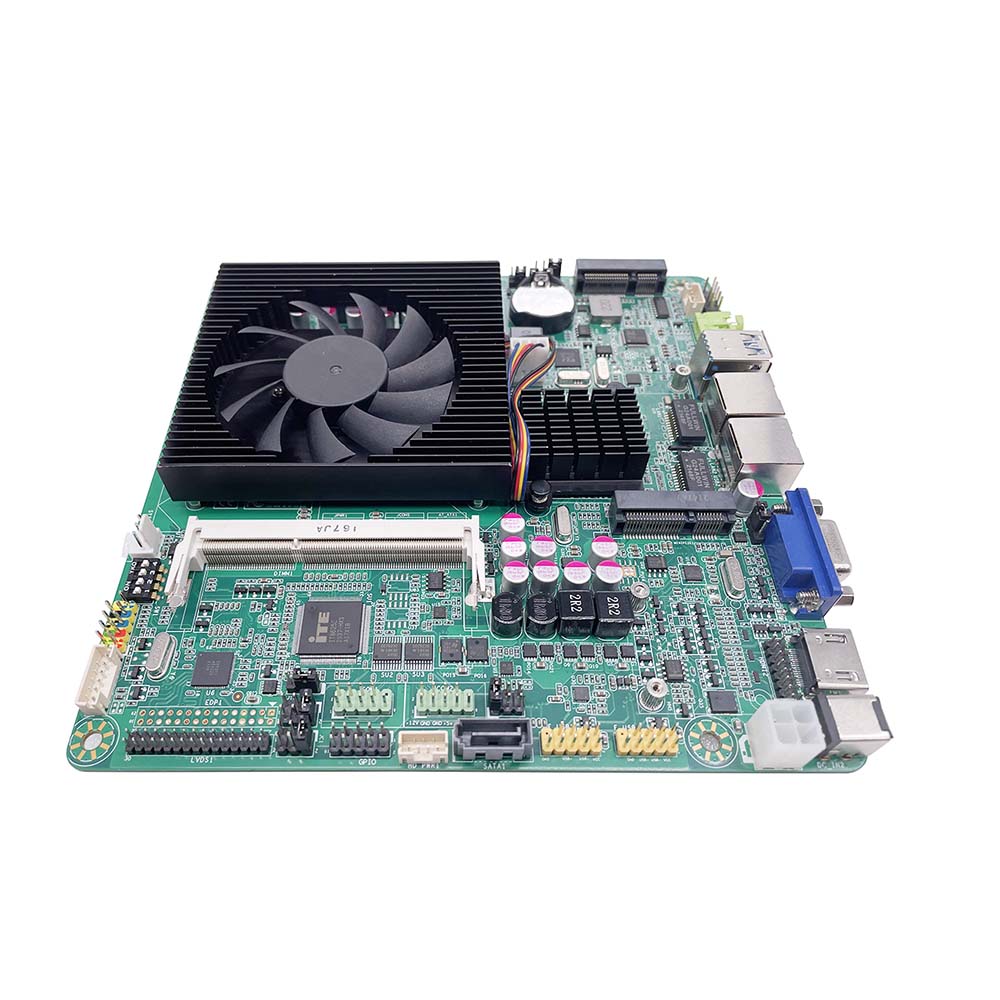

HM65-2代3代M系列 i3 i5 i7工控主板

基本参数:
服务热线:18123757023 在线咨询

产品型号
    ITX-HM65-1C  VER:1.0
处理器
    集成Intel® /主频2.2-2.6GHz双核处理器 二代 三代 四代 i3  i5  i7
芯片组
    基于Intel® HM65平台
内  存

    1*SODDR3L 内存插槽

    支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB

显  示

    集成Intel® HD Graphics核心显卡

    1* VGA,1*HDMI,1*LVDS接口(支持双通道24BIT)

    支持VGA,HDMI,LVDS同步/异步显示

网  络

    1* Realtek RTL8111F千兆网卡,支持网络唤醒/PXE

存  储

    1* SATA2.0硬盘接口 (与内置2.5寸硬盘SATA5二选一)

    1* MSATA插槽支持SSD固态硬盘,传输速度可达3Gbps

音  频

    板载ALC662 6声道高保真音频控制器

    支持MIC/Line-out.功放

    功放建议使用2Ω5W喇叭

扩展插槽
    1* Mini-PCIE插槽,支持WIFI,3G模块

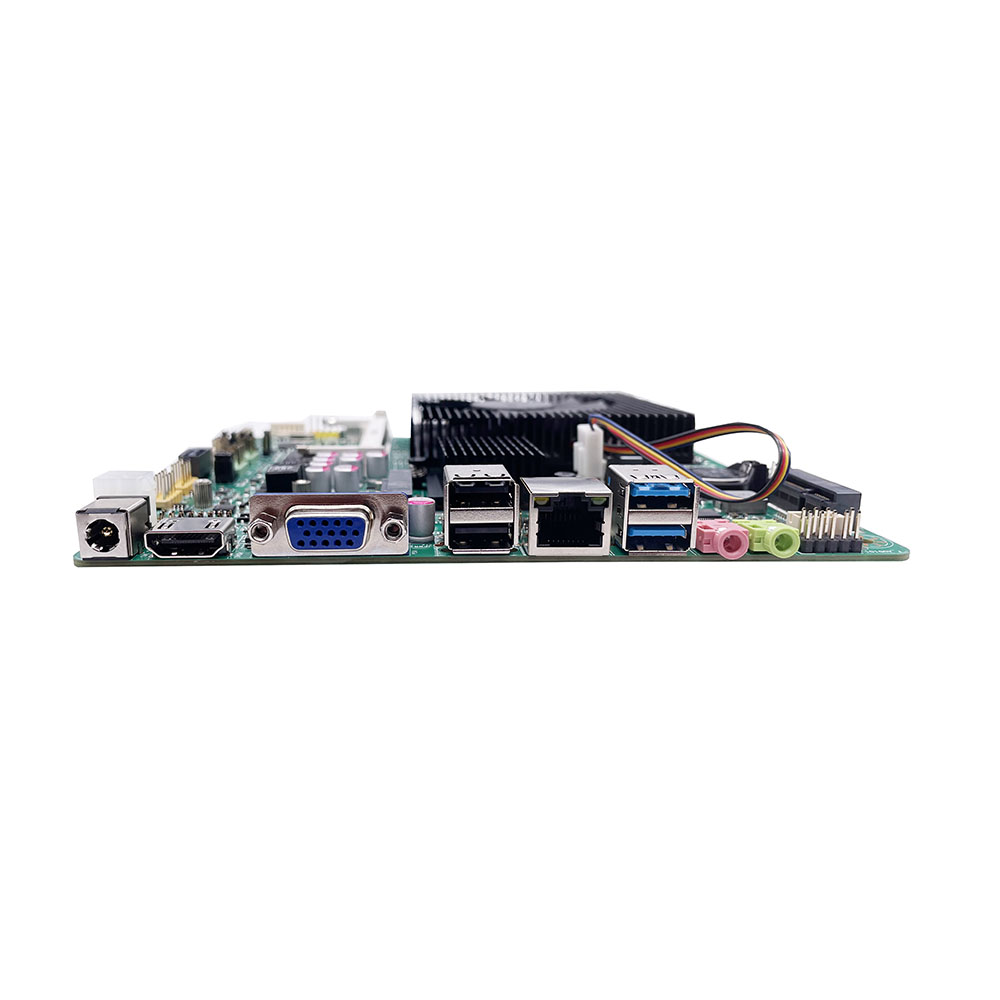

背板I/O接口

    1* HDMI显示接口

    1* VGA显示接口

    2* USB 2.0接口

    2* USB3.0 接口

    1* RJ-45 千兆网络接口

    1* Line out接口(绿色)

    1* MIC接口(红色)

    1* 12V DC电源输入接口

内置I/O接口

    1* 4pin ATX电源接口(可做12V输入输出电源接口)

    1* 2pin 12V DC电源输入接口

    4* USB 2.0接口 2*5Pin

    1* JVGA接口 1*12Pin(与DB15同信号)

    1* RS232串口(可选6串口)

    1* 前置音频接口 2*5pin

    1* 前面板开关按钮和指示灯接口 2*5Pin

    1* LVDS接口 2*15pin,支持双通道24bit(双8)

    1* LVDS背光供电接口 1*6pin

    1* 硬盘供电接口 1*4pin

    1* 功放接口 2*5pin

风扇接口
    1*4pin CPU风扇接口,1* 3pin系统风扇接口
BIOS
    64Mb Flash ROM
看门狗
    支持硬件复位功能(256级,0~255秒)
操作系统
    Windows 7/Windows 10/Linux
电源类型
    采用DC 12V电源供电
工作温度
    -10℃~60℃
储存温度
    -20℃~70℃
工作湿度
    5%95%相对湿度,无冷凝
尺 寸
    170mm x 170mm
