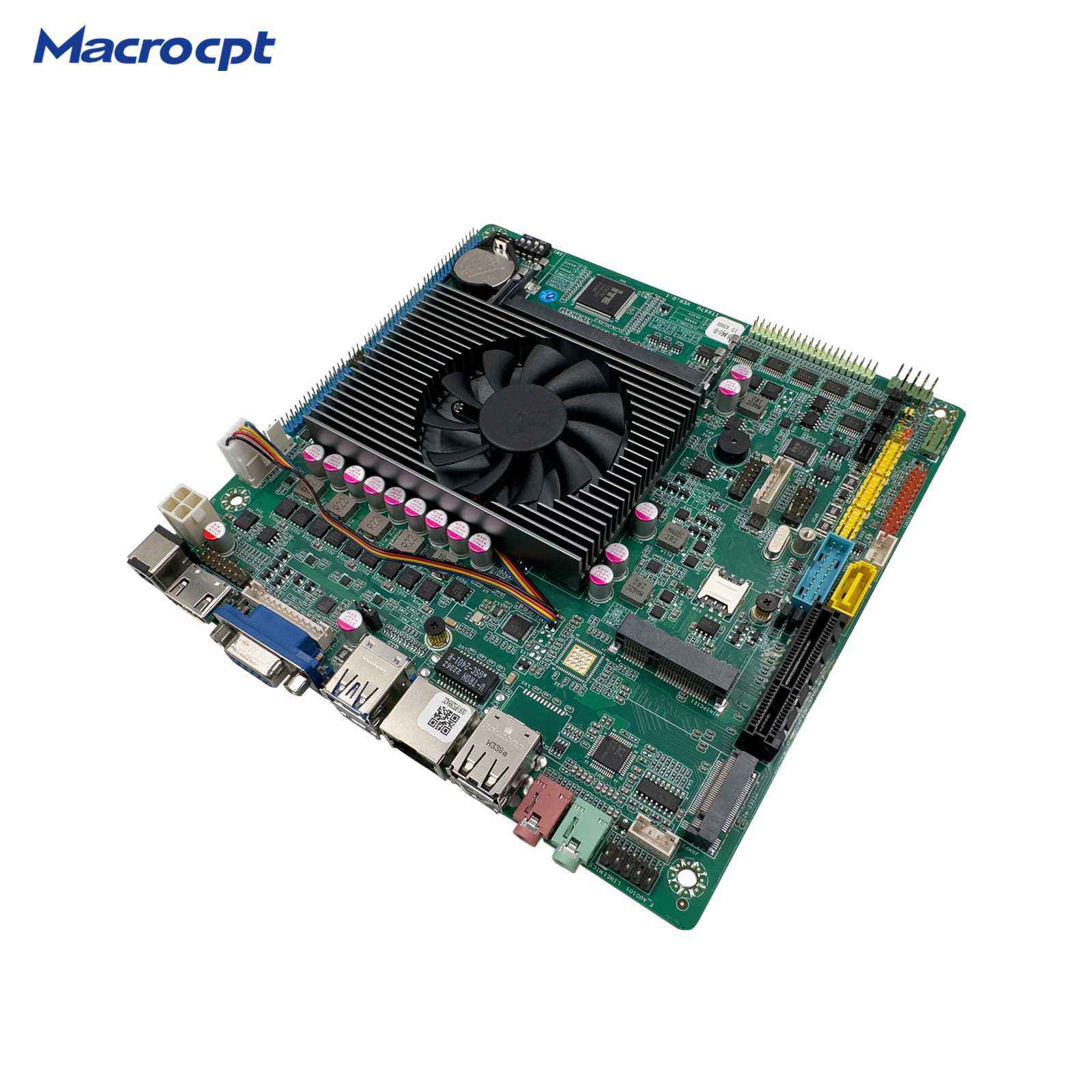

型      号：ITX-678U1L6C-P i3 i5 i7 工控主板

平      台：Baytrail

处 理  器：可兼容Intel® Skylake-U或Kaby lake-U/R Celeron/I3/I5/I7系列的6代7代8代低功耗处理器

显      示：集成Intel® HD Graphics (型号视cpu而定)

               1* VGA接口，1*HDMI接口，1*LVDS或2eDP接口

               支持VGA或HDMI、LVDS或eDP同步/异步显示

内      存：2* SO-DIMM DDR4内存插槽,支持双通道2133MHz/2400MHz DDR4 内存,最大支持32GB

网      络：1* intel 219LM 网卡(默认位置中间）+1* intel 210网卡（可选），支持网络唤醒/PXE

存      储：1* SATA3.0接口  1* M.2 key-M 2280 接口,支持SATA/NVME自动切换

扩展插槽：1* Mini-PCIe插槽（半卡和长卡都支持）,支持WIFI/4G模块/蓝牙，1* PCIE X4 Slot 放主板底端

音       频：板载ALC897声道高保真音频控制器，支持MIC/Line-out，功放

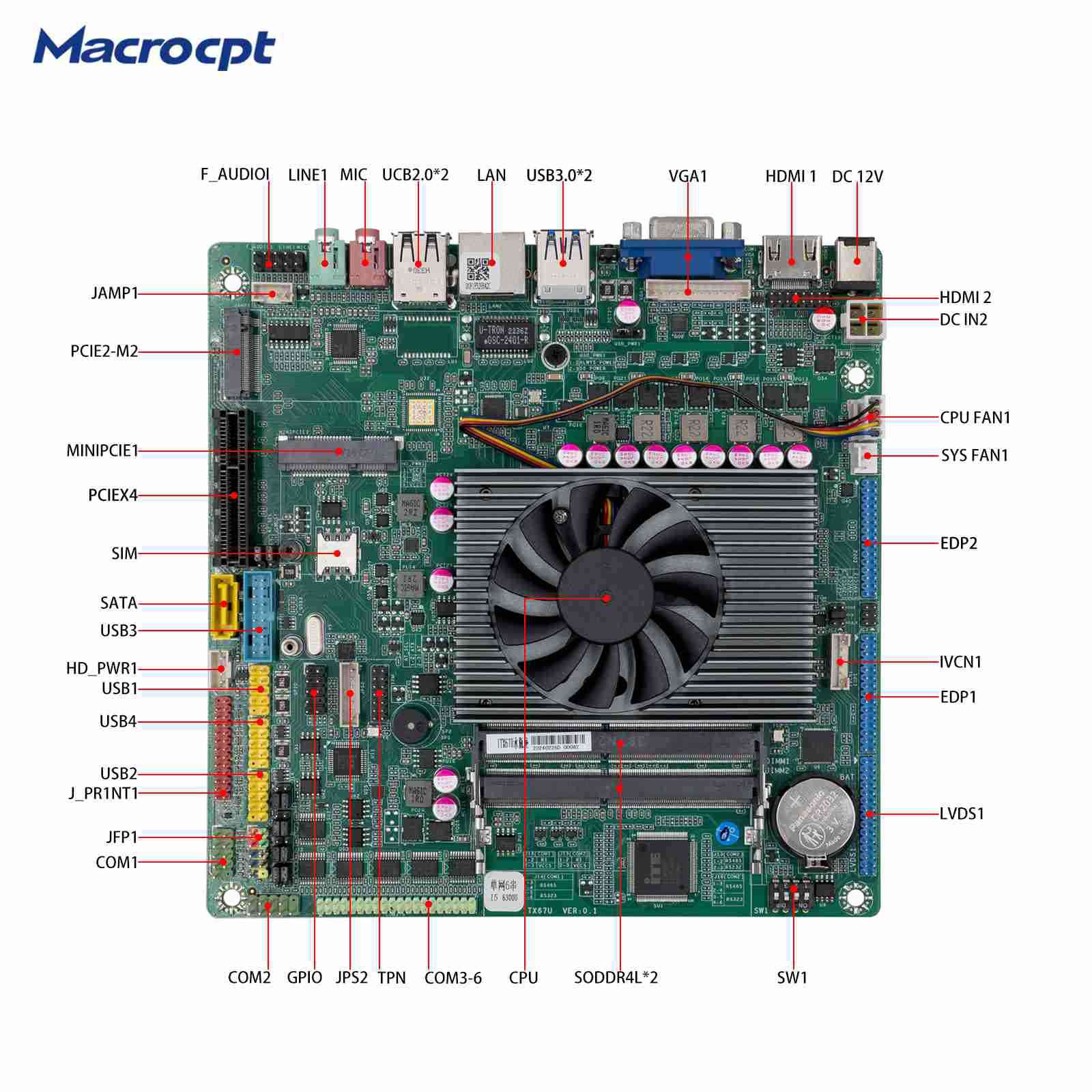

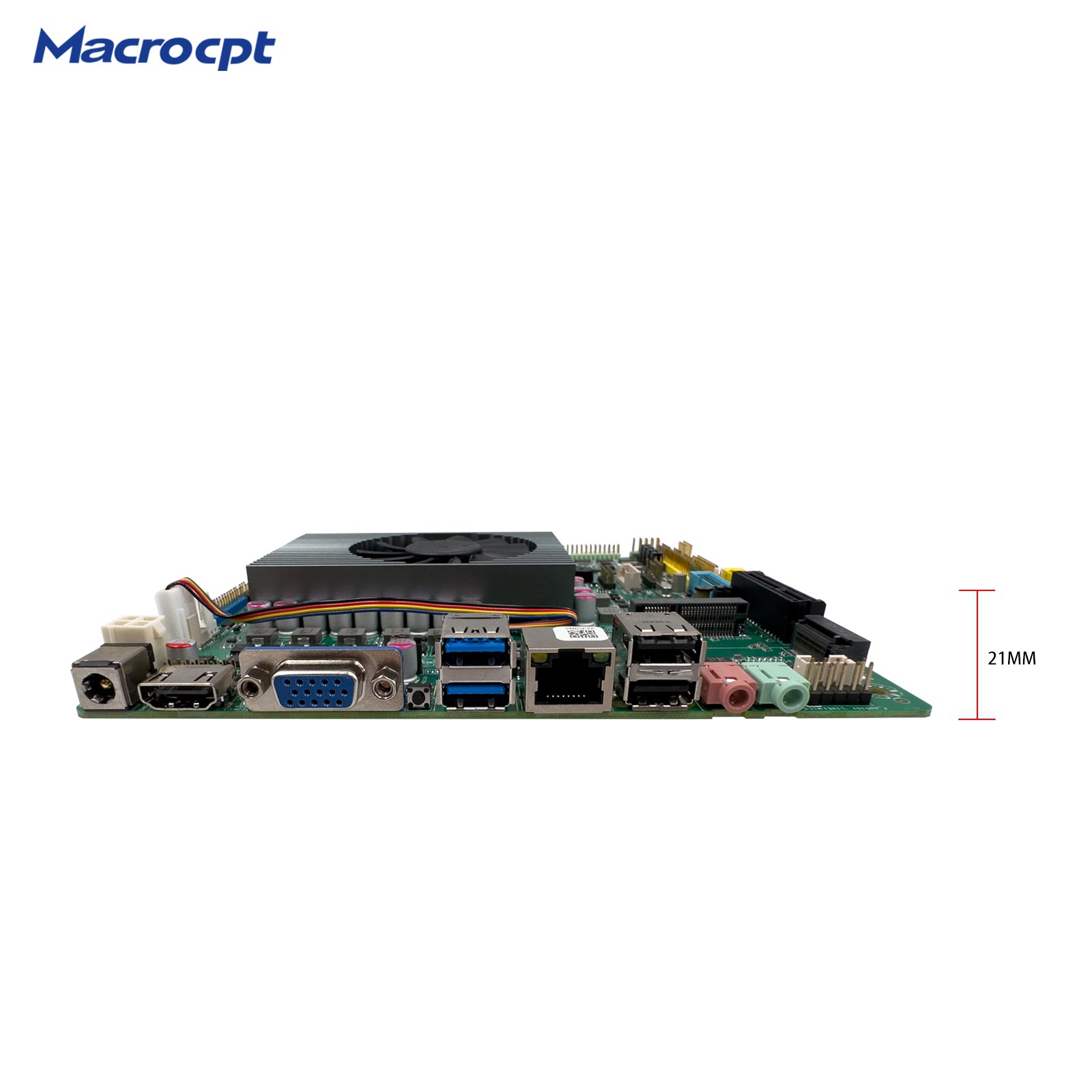

背板I/O接口：1* 12V电源接口

                      1* HDMI显示接口

                      1* VGA显示接口(和COM1 Colay，COM1排针保留)

                      1* Clear CMOS button

                      2* USB 3.0接口

                      1* RJ-45 千兆网络接口(I219网卡）

                      2* USB2.0 接口（RJ45为二选一,I210网卡）

                      1* MIC接口(红色)

                      1* Line out接口(绿色)

内置I/O接口：1* JHDMI接口 2*8Pin

                      1* JVGA接口 1*12Pin（与DB15同信号）

                      1* LVDS接口 2*15pin,支持双通道24bit

                      1* 屏背光供电接口 1*6pin

                      2* eDP接口 2*15pin（其中eDP1和LVDS二选一）

                      2* 2*3 pin LVDS&EDP电压选择排针

                      3* USB 2.0接口 2*5Pin排针

                      1* USB 3.0接口 2*10Pin排针带蓝色边框

                      1* 前置音频接口 2*5pin

                      1* 功放接口 1*4pin

                      6* COM接口（其中COM1/COM2支持RS485，COM1/2支持带电）

                      1* LPT接口

                      1* TPM 2.0 排针

                      1* 硬盘供电接口1*4Pin

                      1* 4pin ATX电源接口(和2.54 PIN供电座子共Lay)

                      1* 前面板开关按钮和指示灯接口 2*5Pin

看  门  狗：支持硬件复位功能(256级，0~255秒)

G  P I  O：支持4路输入输出GPIO

B  I O  S：A64Mb Flash ROM

工作温度：-10℃～60℃

存储温度：-20℃～70℃

工作湿度：5%-95%相对湿度,无冷凝

系     统 ：Windows 7/Windows 10/Linux

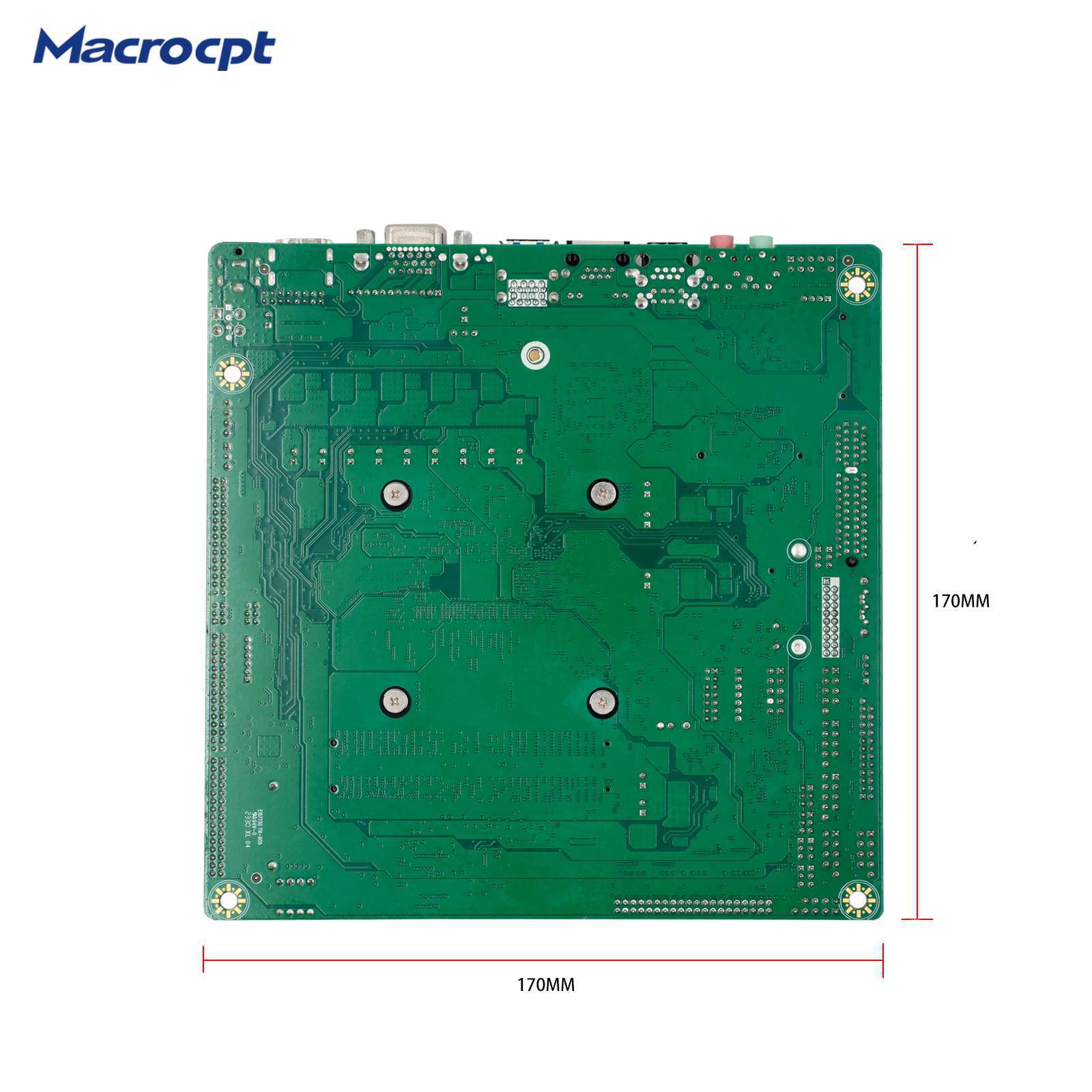

尺      寸：170mm*170mm
