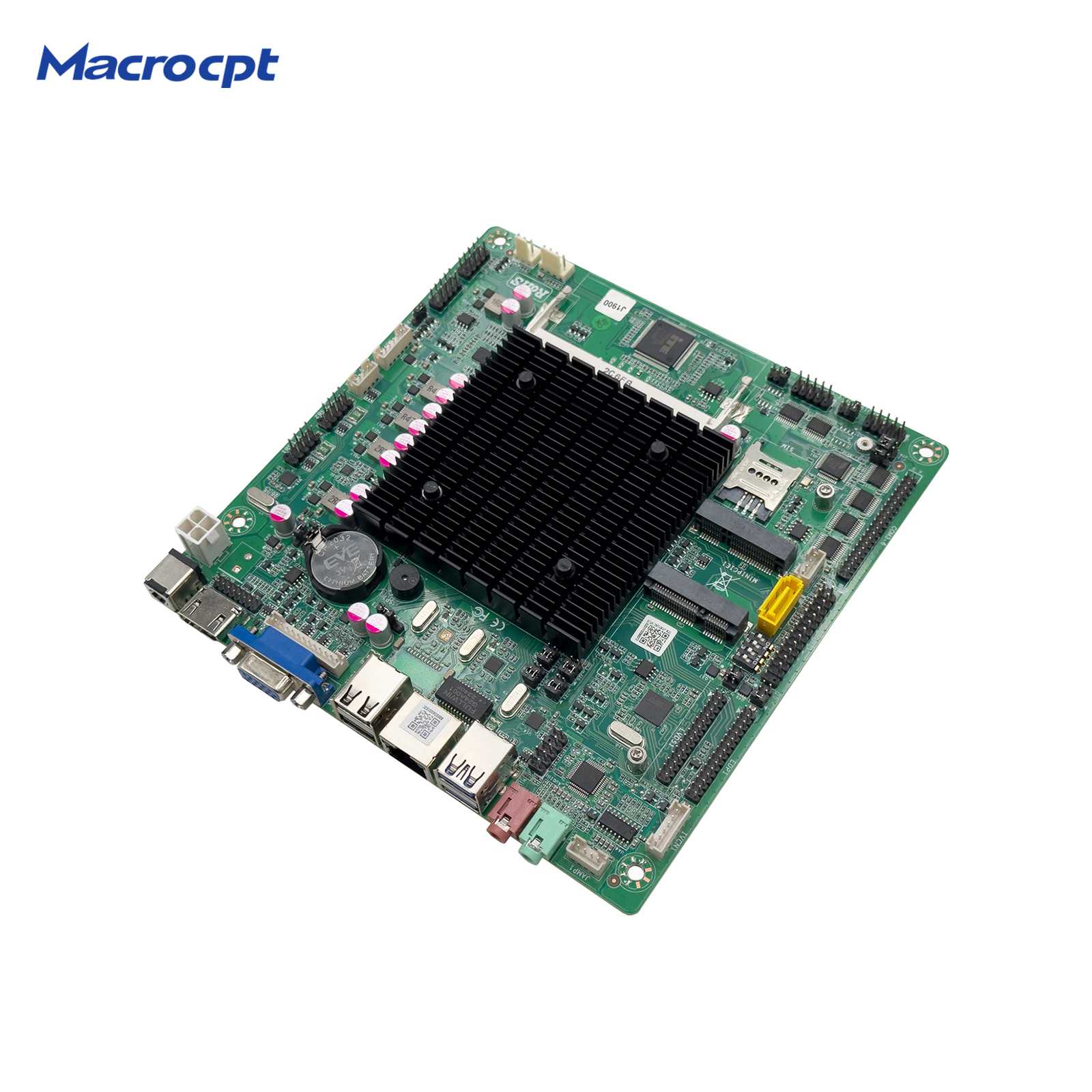

型      号：ITX-J191L6C  V1.0 工控主板

平      台：Baytrail

处 理  器：Intel® Celeron® Processor J1900/J1800/N2830/N2940 (2M Cache,2 GHz)

显      示：集成Intel® HD Graphics核心显卡,支持 VGA、HDMI、LVDS/EDP输出，同步或异步双显

内      存：1*SO-DIMM,DDR3L（兼容1.35V/1.5V）内存最大支持8GB

网      络：1* Realtek RTL8111H/G千兆网卡,支持网络唤醒/PXE（LAN2与USB2.0可切换）

存      储：1* SATA2.0硬盘接口  1* MSATA插槽支持SSD固态硬盘,传输速度可达3Gbps

扩展插槽：1*MINI-PCIE+SIM 接口，3G/4G模块，WIFI二选一，铜柱兼容长，短WIFI模块

音       频：板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功放

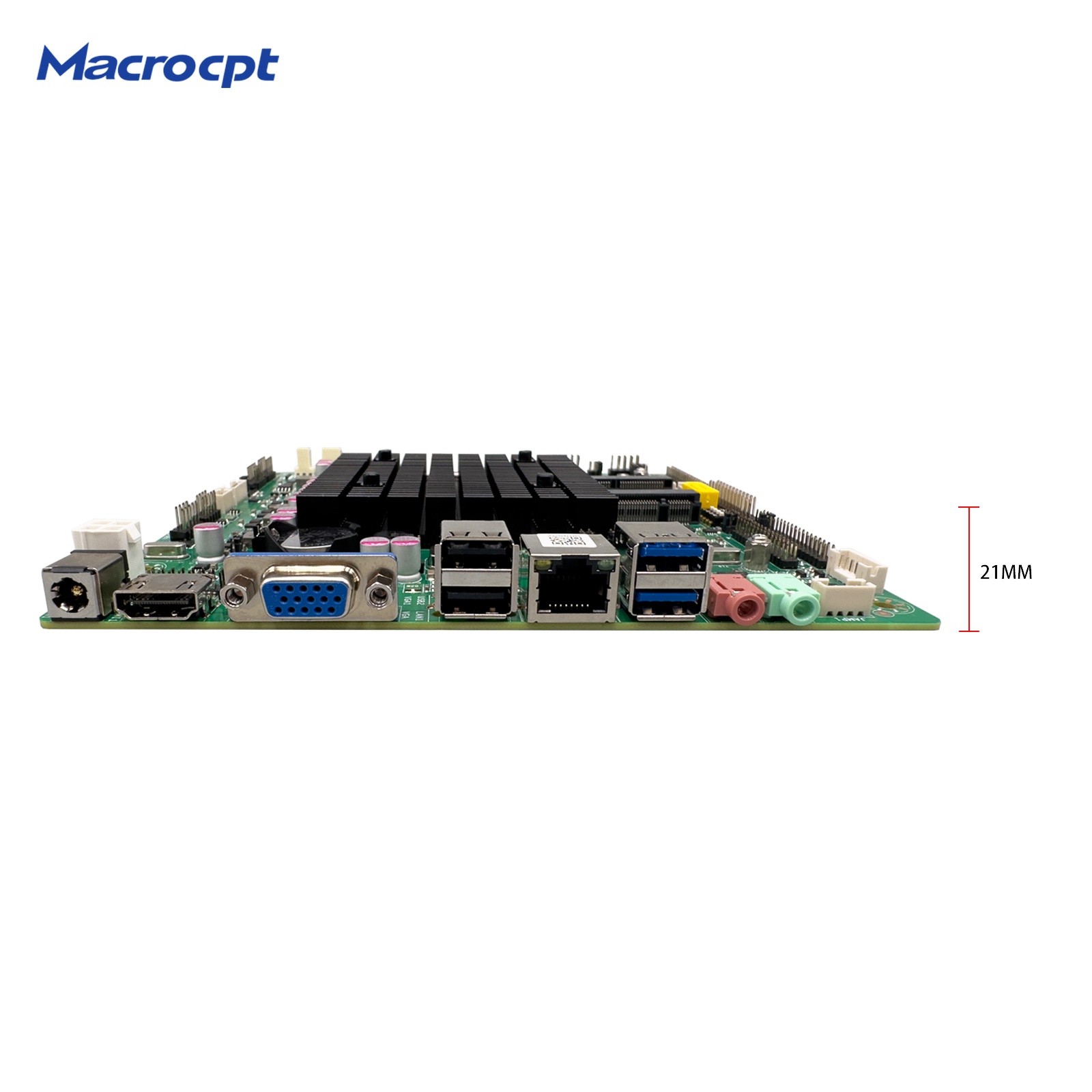

背板I/O接口：1*HDMI

                      1*VGA

                      1*USB3.0,1*USB2.0(上层接口)

                      2*USB2.0 or 1*LAN2    可选项

                      1*RJ45      1*LAN1

                      1*Audio out（绿色）

                      1*Mic in（粉色）

                      1*12V/5A DC电源输入接口

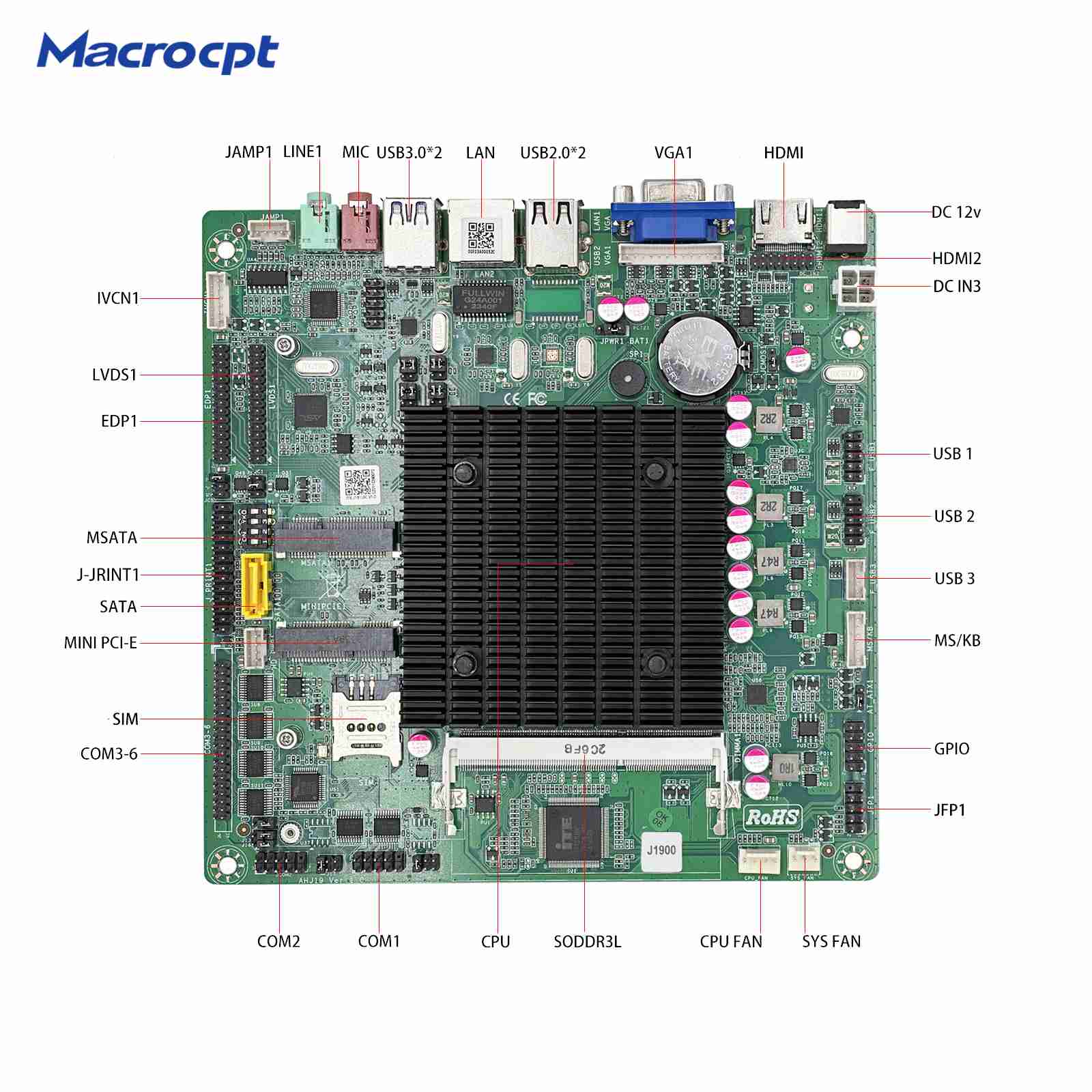

内置I/O接口：1*J­_HDMI1 排针

                      1*J_VGA1 插针

                      1* USB2.0接口  1*5pin

                      4* USB 2.0接口 2*5Pin

                      1*LVDS  2*15pin排针, 支持24bit 的双通道LVDS(LVDS与EDP可同时使用）

                      1*LVDS 背光排针 1*6pin

                      1*EDP 2*15pin (EDP与LVDS可同时使用）

                      2*20pin  COM排针 (COM3 COM4 COM5 COM6)*RS232

                      2*5Pin   COM排针（COM1 COM2）COM1 COM2带电，COM1，COM2支持RS485

                      2*FAN 无风扇散热设计,预留1*4pin CPU风扇接口,1* 3pin系统风扇接口

                      1*SATA

                      1*12V/4PIN供电接口

                      1*12V/ 2PIN供电接口（蓝色）

                      1*LPT并行接口 2*13Pin 打印口

                      1* 功放接口 1*4pin  2*5W

                      1* 前置音频接口 2*5pin

                      1* PS/2键盘鼠标接口（白色）1*6Pin （MS/KB)

                      1*F_PANEL 开关排针（彩色）

                      1*3pin  AT/ATX1(上电开机）

                      1*SIM卡槽

看  门  狗：支持硬件复位功能(256级，0~255秒)

G  P I  O：支持4路输入,4路输出

B  I O  S：AMI 64M BIOS, ACPI supported，支持上电开机功能

工作温度：-10℃～60℃

存储温度：-20℃～70℃

工作湿度：5%-95%相对湿度,无冷凝

系     统 ：支持WIN7, WIN8.1, WIN10,Linux

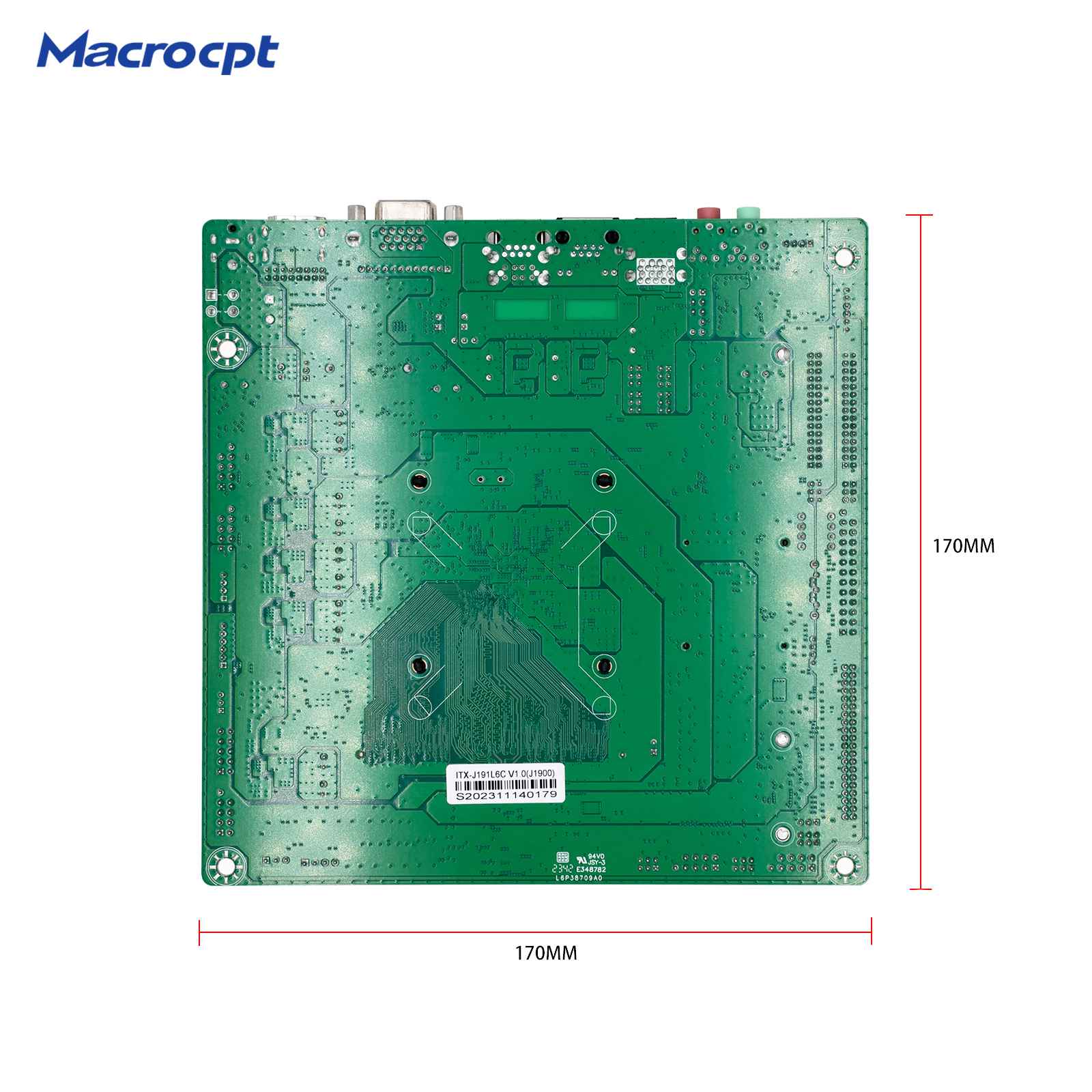

尺      寸：170mm*170mm
