工控主板

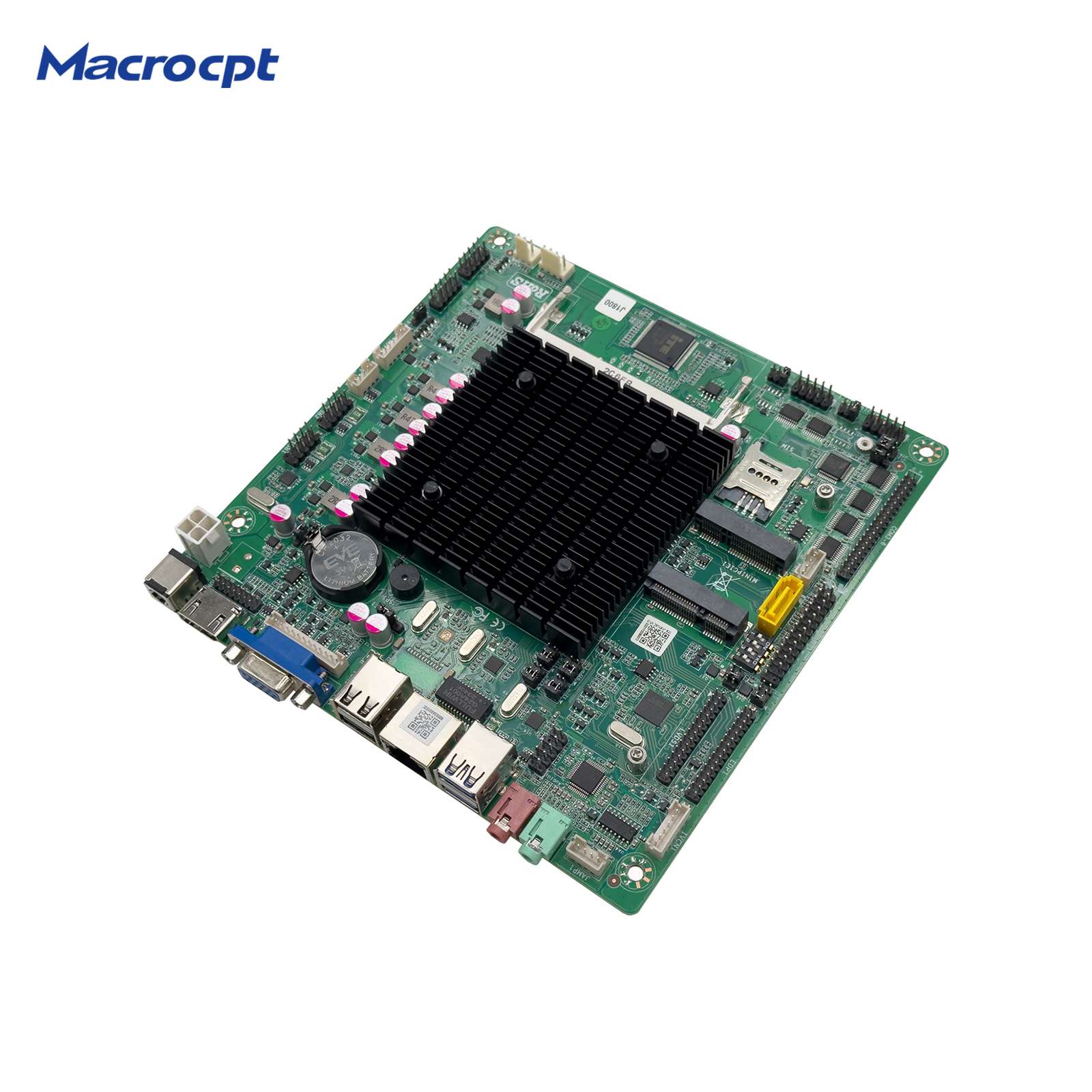

ITX-J181L6C V1.0 J1800工控主板

基本参数:

型号:ITX-J181L6C  V1.0 J1800工控主板

CPU:Intel® Celeron® Processor J1800(2M Cache,2 GHz)

显卡:集成Intel® HD Graphics核心显卡,支持 VGAHDMILVDS/EDP输出,同步或异步双显

内存:1*SO-DIMM,DDR3L(兼容1.35V/1.5V)内存最大支持8GB

系统:支持WIN7, WIN8.1, WIN10,Linux

BIOS:AMI 64M BIOS, ACPI supported,支持上电开机功能



服务热线:18123757023 在线咨询

型      ITX-J181L6C  V1.0 工控主板

平      Baytrail

处 理  器:Intel® Celeron® Processor J1800(2M Cache,2 GHz)

显      集成Intel® HD Graphics核心显卡,支持 VGAHDMILVDS/EDP输出,同步或异步双显

内      存:1*SO-DIMM,DDR3L(兼容1.35V/1.5V)内存最大支持8GB

网      络:1* Realtek RTL8111H/G千兆网卡,支持网络唤醒/PXE(LAN2与USB2.0可切换)

存      储:1* SATA2.0硬盘接口  1* MSATA插槽支持SSD固态硬盘,传输速度可达3Gbps

扩展插槽:1*MINI-PCIE+SIM 接口,3G/4G模块,WIFI二选一,铜柱兼容长,短WIFI模块

音       频:板载ALC662 6声道高保真音频控制器,支持MIC/Line-out.功放

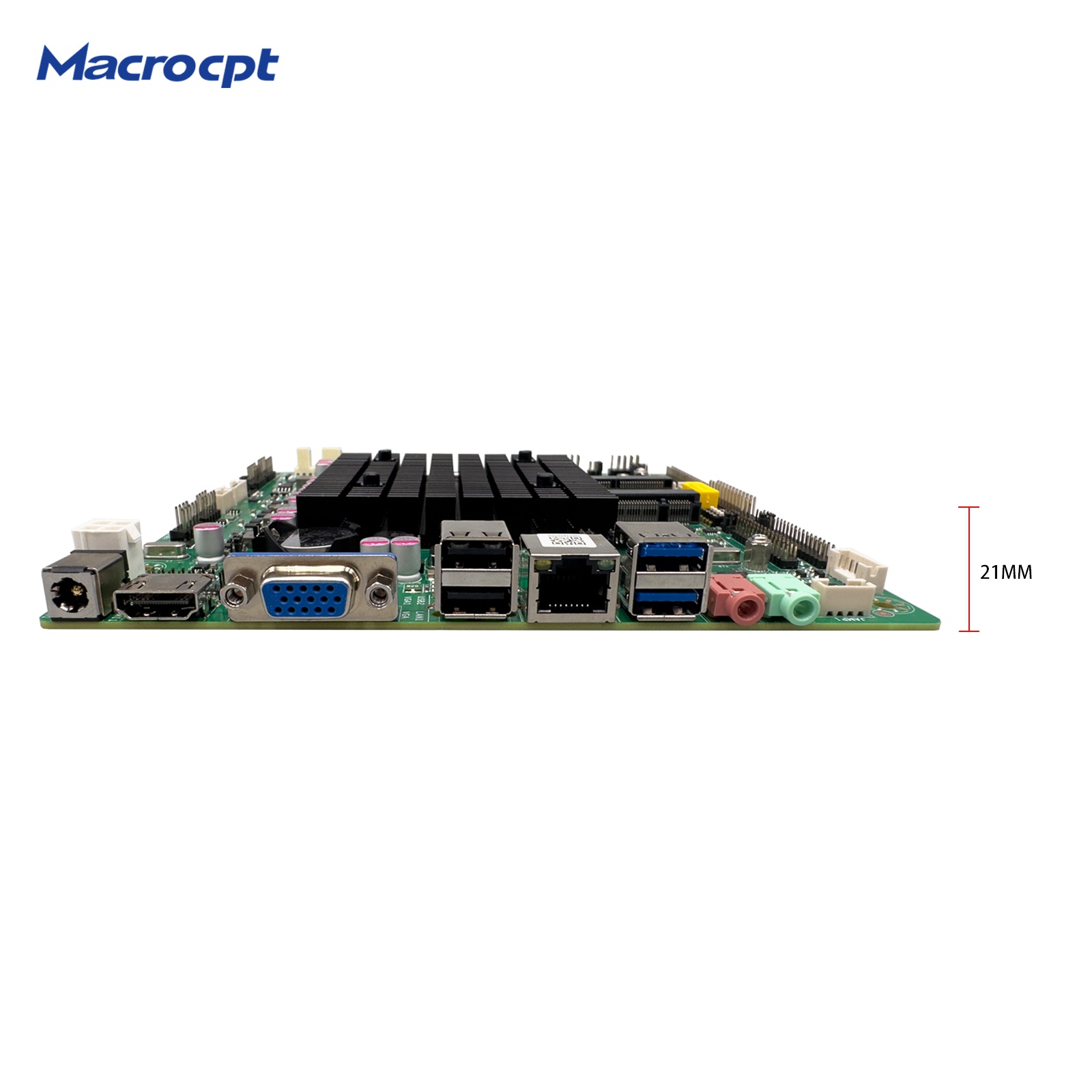

背板I/O接口:1*HDMI

                      1*VGA

                      1*USB3.0,1*USB2.0(上层接口)

                      2*USB2.0 or 1*LAN2    可选项

                      1*RJ45      1*LAN1

                      1*Audio out(绿色)

                      1*Mic in(粉色)

                      1*12V/5A DC电源输入接口

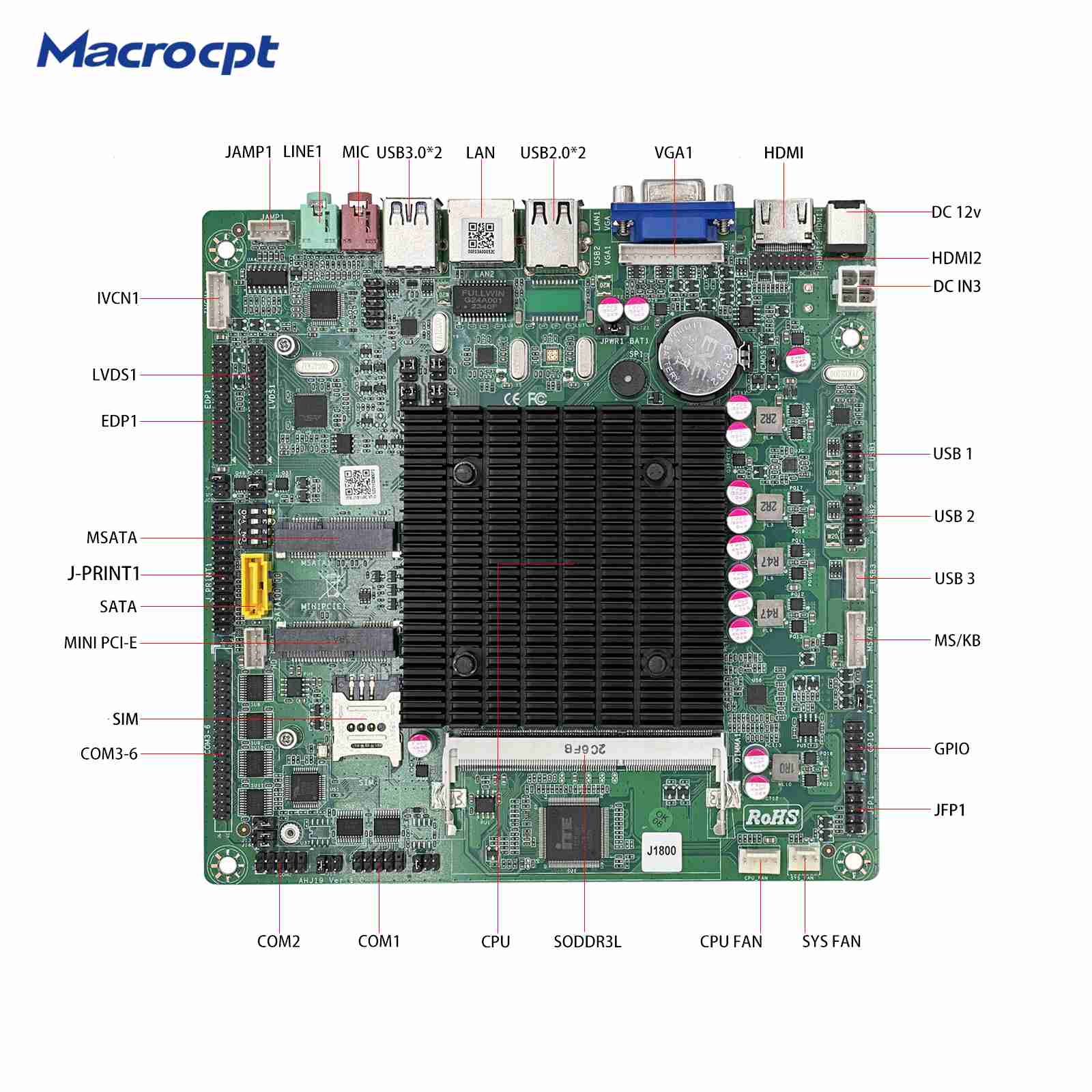

内置I/O接口:1*J­_HDMI1 排针

                      1*J_VGA1 插针

                      1* USB2.0接口  1*5pin

                      4* USB 2.0接口 2*5Pin

                      1*LVDS  2*15pin排针, 支持24bit 的双通道LVDS(LVDSEDP可同时使用)

                      1*LVDS 背光排针 1*6pin

                      1*EDP 2*15pin (EDP与LVDS可同时使用)

                      2*20pin  COM排针 (COM3 COM4 COM5 COM6)*RS232

                      2*5Pin   COM排针(COM1 COM2)COM1 COM2带电,COM1COM2支持RS485

                      2*FAN 无风扇散热设计,预留1*4pin CPU风扇接口,1* 3pin系统风扇接口

                      1*SATA

                      1*12V/4PIN供电接口

                      1*12V/ 2PIN供电接口(蓝色)

                      1*LPT并行接口 2*13Pin 打印口

                      1* 功放接口 1*4pin  2*5W

                      1* 前置音频接口 2*5pin

                      1* PS/2键盘鼠标接口(白色)1*6PinMS/KB)

                      1*F_PANEL 开关排针(彩色)

                      1*3pin  AT/ATX1(上电开机)

                      1*SIM卡槽

    狗:支持硬件复位功能(256级,0~255秒)

P I  O:支持4路输入,4路输出

I O  S:AMI 64M BIOS, ACPI supported,支持上电开机功能

工作温度:-10℃~60℃

存储温度:-20℃~70℃

工作湿度:5%-95%相对湿度,无冷凝

系     统 :支持WIN7, WIN8.1, WIN10,Linux

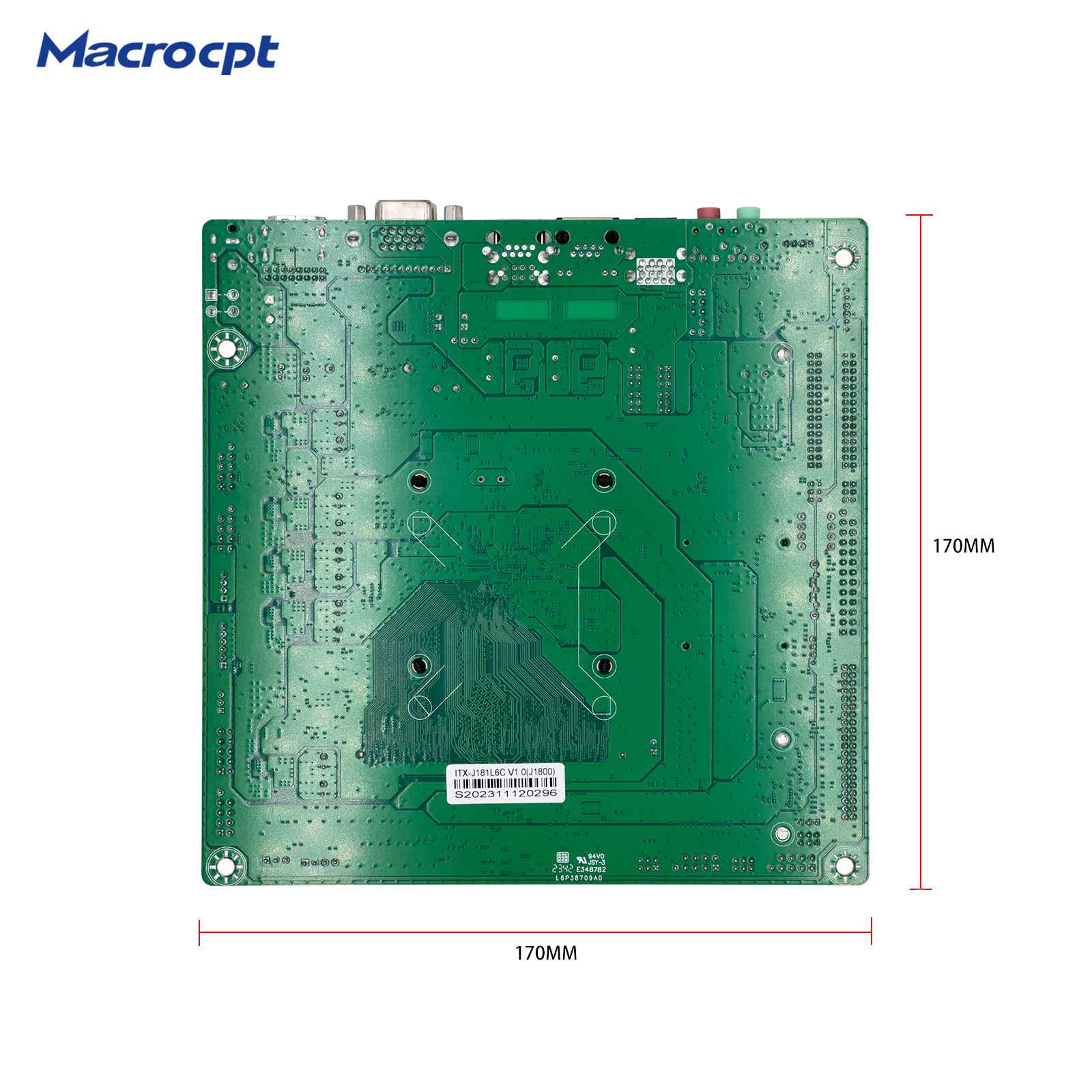

尺      寸:170mm*170mm
