工控主板

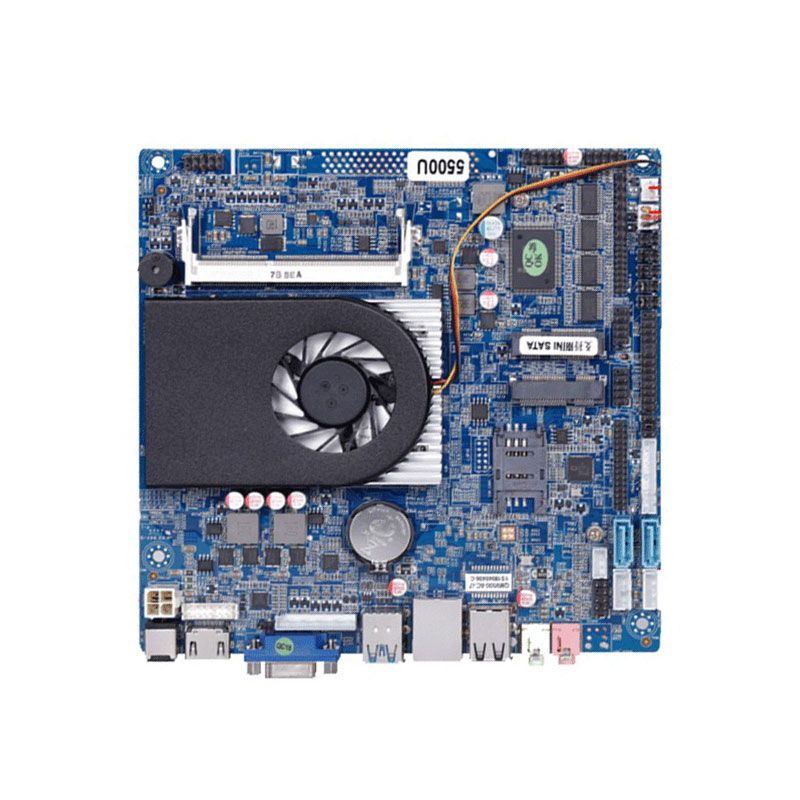

4代5代工业主板

基本参数:
服务热线:18123757023 在线咨询



支持集成5CPU:I3、I5、I7

芯片组

Haswell-U、Broadwell-U 高速芯片组

内存支持

1*NB-DDR3 SODIMM内存插槽,支持1600MHz内存,低压1.35V,最大支持8GB

电源

1*DC_IN

支持12V电压,DC头内直径为2.5MM

主板满载功耗约35W。建议用12V5A或以上电源

1*DC_ATX

显示功能

4

Intel HD Graphics 4400图形控制器

支持单显、双显复制、双显扩展,DOS下单显

5代

Intel HD Graphics 5500图形控制器

1*VGA DB15接口

支持分辨率1920 * 1080@60HZ

1*VGA_OUT插针

支持分辨率1920 * 1080@60HZ                  (12Pin,1*12Pin,2.0mm)

1*HDMI 1.4接口

支持4K分辨率4096/3840 * 2160@30HZ

1*EDP2插针

支持4K分辨率4096/3840 * 2160@60HZ         (30Pin,2*15Pin,2.0mm)

EDP2插针和HDMI接口二选一,默认EDP2插针可用

1*EDP1插针

支持4K分辨率4096/3840 * 2160@60HZ         (30Pin,2*15Pin,2.0mm)

1*LVDS插针

支持分辨率1920 * 1080@60Hz                   (30Pin,2*15Pin,2.0mm)

EDP1插针和LVDS插针二选一,默认EDP1插针可用

1*INVERT插针

LVDS背光开关控制插针                             (6Pin,1*6Pin,2.0mm)

1*LVDS_PWR2插针

EDP1/2和LVDS工作电压控制插针                   (6Pin,2*3Pin,2.0mm)

网络功能

1*RJ45 LAN接口

Realtek 8111H千兆网卡芯片,支持网络唤醒和PXE无盘启动功能。

1*Mini-PCIE接口

支持WIFI/3G/4G

硬盘功能

1*SATA1接口

标准SATA3.0硬盘接口,最大传输速度6.0 Gbps

1*MSATA接口

支持MSATA盘

1*SATA_PWR1插针

硬盘供电插针,可取电5V、12V。                   (4Pin,1*4Pin,2.54mm)

声音功能

集成Realtek ALC662 HD数字音频解码器,6声道高保真音频控制器

1*LIN_OUT接口

支持音频输出(绿色)

1*MIC_IN接口

支持麦克风输入(红色)

1*INT_SPK插针

功放支持8欧5瓦喇叭双声道输出                     (4Pin,1*4Pin,2.0mm)

1*F_AUDIO插针

标准音频插针                                      9Pin,2*5Pin,2.54mm)

USB功能

2*USB3.0接口

后置标准USB3.0接口

2*USB2.0接口

后置标准USB2.0接口

1*F_USB3插针

前置USB2.0插针,一组有2*USB2.0                (9Pin,2*5Pin,2.54mm)

1*F_USB4插针

前置USB2.0插针,一组有2*USB2.0                (9Pin,2*5Pin,2.54mm)

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                    9Pin,2*5Pin,2.54mm)

1*AUTO_SW插针

硬件控制上电开机插针                               3Pin,1*3Pin,2.0mm)

其他I/O

2*COM插针

串口COM1只支持RS232,COM2支持RS232/422/485 (9Pin,2*5Pin,2.54mm)

1*JCOM1插针

控制COM1第9脚电压 0V/5V/12V可选             (6Pin,2*3Pin,2.0mm)

1*JCOM2插针

控制COM2第9脚电压 0V/5V/12V可选             (6Pin,2*3Pin,2.0mm)

1*COM3~6插针

串口,支持标准RS232;                          (39Pin,2*20Pin,2.0mm)

1*JLPT插针

并口,标准打印口插针                             25Pin,2*13Pin,2.0mm)

1*SIM_CARD卡槽

支持SIM卡,用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                                2Pin,1*2Pin,2.54mm)

1*SYS_FAN插针

系统风扇插针,全速,不支持温控                    3Pin,1*3Pin,2.54mm)

1*CPU_FAN插针

CPU风扇插针,全速,不支持温控                   (3Pin,1*3Pin,2.54mm)

1*J_GPIO插针

标准GPIO插针                                    (10Pin,2*5Pin,2.0mm)

运行环境

工作温度:-20℃~60℃;      工作湿度:5%~95%相对湿度,无冷凝

BIOS

AMI BIOS,支持上电开机,定时开机,远程开关机设备智能识别

Watch Dog

看门狗编程,支持硬件复位功能(256级,0~255秒)

操作系统

支持Windows 10,Windows 8,Windows 7,Linux等
