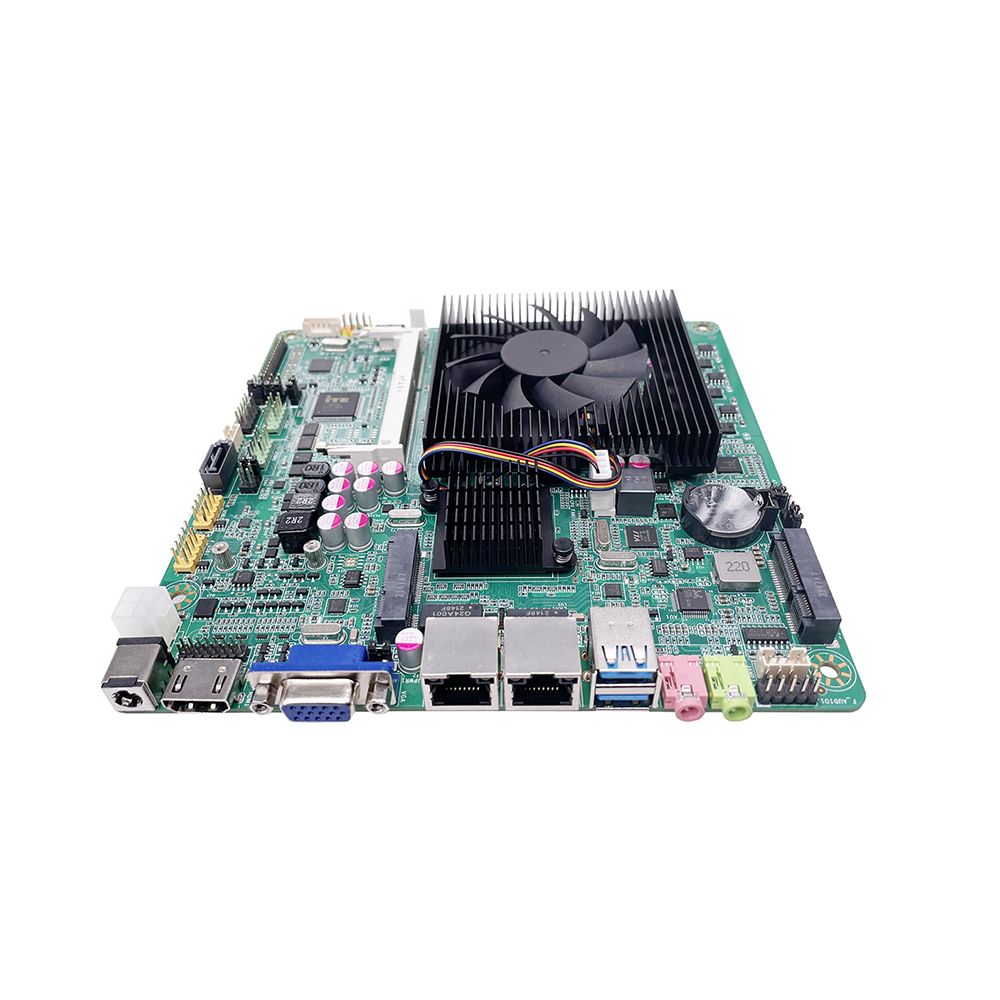

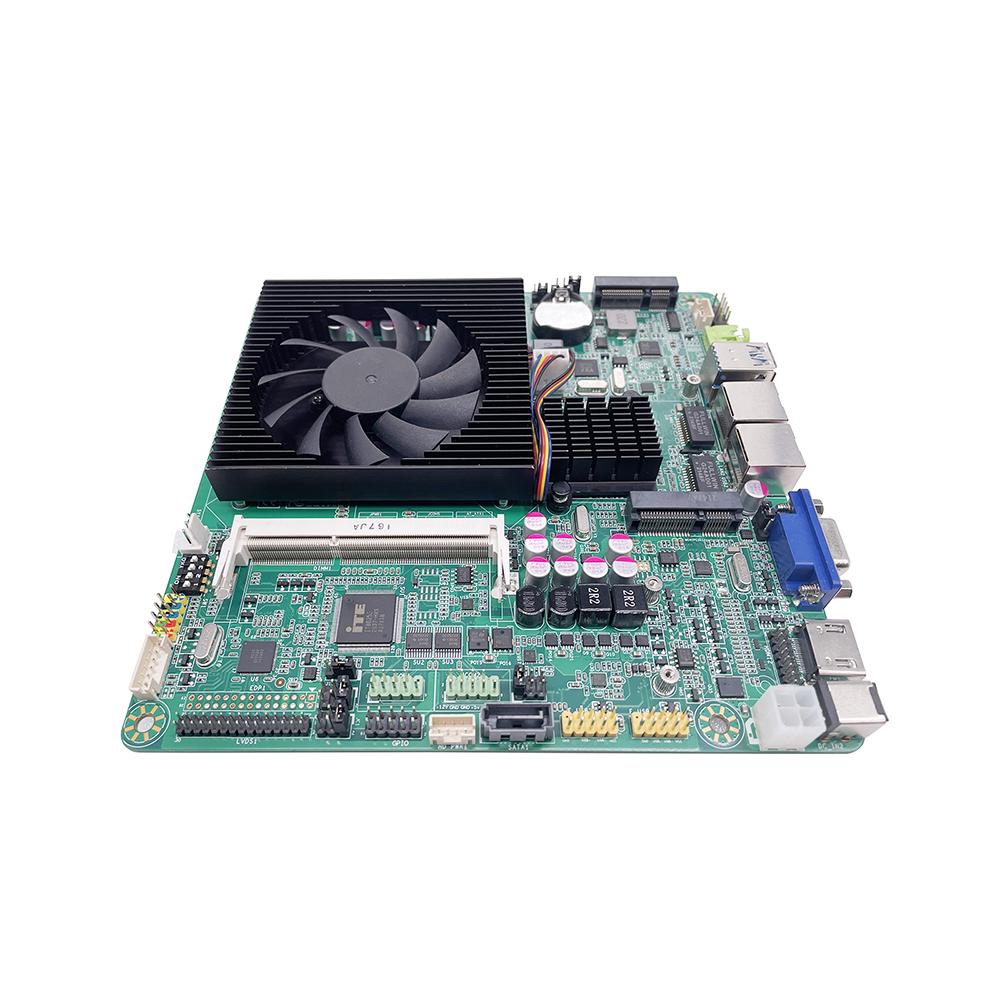

    HM86-4代M系列i3 i5 i7工控主板

    基本参数：

     集成Intel® /主频2.2-2.6GHz双核处理器 四代 i3  i5  i7

     1*SODDR3L 内存插槽

    支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB

     1* VGA，1*HDMI，1*LVDS接口(支持双通道24BIT

     1* SATA2.0硬盘接口 (与内置2.5寸硬盘SATA5二选一)

      1* MSATA插槽支持SSD固态硬盘，传输速度可达3Gbps


    服务热线：18123757023 在线咨询
    产品参数

    产品型号
    		     ITX-HM86-1C  VER:1.0
    处理器
    		     集成Intel® /主频2.2-2.6GHz双核处理器 四代 i3  i5  i7
    芯片组
    		     基于Intel® HM86平台
    内  存

        1*SODDR3L 内存插槽

        支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB

    显  示

        集成Intel® HD Graphics核心显卡

        1* VGA，1*HDMI，1*LVDS接口(支持双通道24BIT)

        支持VGA，HDMI，LVDS同步/异步显示

    网  络

        1* Realtek RTL8111F千兆网卡，支持网络唤醒/PXE

    存  储

        1* SATA2.0硬盘接口 (与内置2.5寸硬盘SATA5二选一)

        1* MSATA插槽支持SSD固态硬盘，传输速度可达3Gbps

    音  频

        板载ALC662 6声道高保真音频控制器

        支持MIC/Line-out.功放

        功放建议使用2Ω5W喇叭

    扩展插槽
    		     1* Mini-PCIE插槽，支持WIFI，3G模块
    背板I/O接口

        1* HDMI显示接口

        1* VGA显示接口

        2* USB 2.0接口

        2* USB3.0 接口

        1* RJ-45 千兆网络接口

        1* Line out接口(绿色)

        1* MIC接口(红色)

        1* 12V DC电源输入接口

    内置I/O接口

        1* 4pin ATX电源接口（可做12V输入输出电源接口）

        1* 2pin 12V DC电源输入接口

        4* USB 2.0接口 2*5Pin

        1* JVGA接口 1*12Pin(与DB15同信号)

        1* RS232串口（可选6串口）

        1* 前置音频接口 2*5pin

        1* 前面板开关按钮和指示灯接口 2*5Pin

        1* LVDS接口 2*15pin，支持双通道24bit(双8)

        1* LVDS背光供电接口 1*6pin

        1* 硬盘供电接口 1*4pin

        1* 功放接口 2*5pin

    风扇接口
    		     1*4pin CPU风扇接口，1* 3pin系统风扇接口
    BIOS
    		     64Mb Flash ROM
    看门狗
    		     支持硬件复位功能(256级，0~255秒)
    操作系统
    		     Windows 7/Windows 10/Linux
    电源类型
    		     采用DC 12V电源供电
    工作温度
    		     -10℃～60℃
    储存温度
    		     -20℃～70℃
    工作湿度
    		     5%～95%相对湿度，无冷凝
    尺 寸
    		     170mm x 170mm
