处理器
|
Intel®Core i3-5005U
|
Intel®Core i3-5010U
|
Intel®Core i5-4300U
|
Intel®Core i5-5257U
|
|
|
双核2.0GHz
|
双核2.1GHz
|
双核1.9GHz (Up to 2.9GHz)
|
双核2.7GHz (Up to 3.1GHz)
|
|
|
可兼容Intel Celeoron,Pentium,Core®I3/I5/I7 Haswell/Broadwell-U系列处理器
|
|
|
内 存
|
1*SO-DIMM内存插槽,支持单通道1600/1333MHz DDR3L/1.35V内存,最大支持8GB
|
|
|
显 示
|
集成Intel® HD Graphics 4400 核心显卡
|
|
|
1* VGA,1*HDMI接口,1*LVDS或eDP接口(二选一,默认为LVDS)
|
|
|
支持VGA、HDMI、LVDS或eDP同步/异步显示
|
|
|
网 络
|
1* Realtek RTL8111H千兆网卡(2个网络可选),支持网络唤醒/PXE
|
|
|
存 储
|
1* 2.5寸SATA3.0硬盘接口
|
|
|
1* SATA3.0接口
|
|
|
1* mSATA3.0插槽(长卡)
|
|
|
音 频
|
板载ALC662 6声道高保真音频控制器,支持MIC/Line-out,功放
|
|
|
扩展插槽
|
1* Mini-PCIe插槽(半卡和长卡都支持),支持WIFI/4G模块
|
|
|
1* Mini-PCIe插槽(半卡),支持WIFI模块
|
|
|

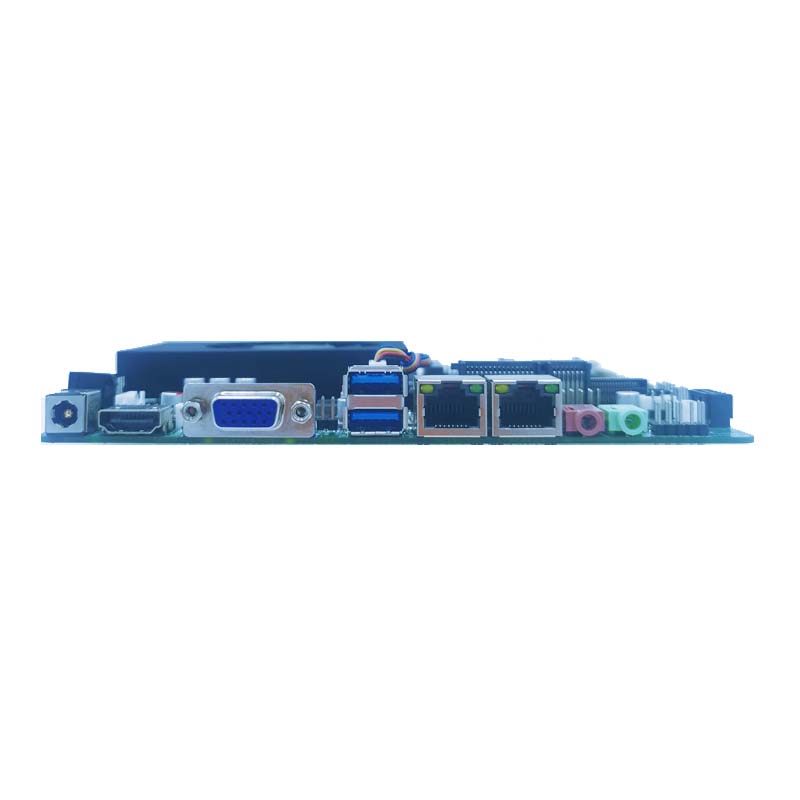

背板I/O接口
|
1* HDMI显示接口
|
|
|
1* VGA显示接口(和COM1二选一)
|
|
|
2* USB 2.0接口(USB2.0接口和RJ45为二选一)
|
|
|
2* USB3.0 接口
|
|
|
1* RJ-45 千兆网络接口(其中LAN2与USB2.0接口为二选一)
|
|
|
1* Line out接口(绿色)、1* MIC接口(红色)
|
|
|
1* 12V DC电源输入接口
|
|
|
内置I/O接口
|
1* JHDMI接口 2*8Pin(可选)
|
|
|
1* JVGA接口 1*12Pin(与DB15同信号)
|
|
|
1* LVDS接口 2*15pin,支持双通道24bit(和eDP二选一,默认)
|
|
|
1* 屏背光供电接口 1*6pin
|
|
|
1* eDP接口 2*15pin(和LVDS二选一,可选)
|
|
|
4* USB 2.0接口 2*5Pin(当支持双网时,支持6个USB2.0接口)
|
|
|
1* 前置音频接口 2*5pin
|
|
|
1* 功放接口 1*4pin
|
|
|
2* COM接口(可选做6个串口,其中COM2可支持RS485/422,COM3-5可支持RS485,COM1/2第9P带电)
|
|
|
1* LPT接口
|
|
|
1* PS2接口1*6Pin
|
|
|
1* 硬盘供电接口
|
|
|
1* 4pin ATX电源接口
|
|
|
1* 前面板开关按钮和指示灯接口 2*5Pin
|
|
|
风扇接口
|
1*4pin CPU风扇接口,1*4pin系统风扇接口
|
|
|
GPIO
|
支持4路输入输出GPIO
|
|
|
BIOS
|
64Mb Flash ROM
|
|
|
看门狗
|
支持硬件复位功能(256级,0~255秒)
|
|
|
操作系统
|
Windows 7/Windows 10/Linux
|
|
|
电源类型
|
采用DC 12V电源供电
|
|
|
工作温度
|
60℃~-10℃
|
|
|
储存温度
|
-20℃~70℃
|
|
|
工作湿度
|
5%-95%相对湿度,无冷凝
|
|
|
尺 寸
|
170mm x 170mm
|
|
|
包装
|
1*COM线
|
|
|
