处理器
|
Intel®Celeron 3965U
|
Intel®Core i5-6300U
|
Intel®Core i5-7267U
|
Intel®Core i7-6660U
|
双核2.2GHz
|
双核2.4GHz (Up to 3.0GHz)
|
双核3.1GHz (Up to 3.5GHz)
|
双核2.4GHz (Up to 3.4GHz)
|
可兼容Intel® Skylake-U或Kaby lake-U Pentium/Celeron/I3/I5/I7系列低功耗处理器
|
内 存
|
2* SO-DIMM内存插槽,支持双通道2133MHz DDR4 内存,最大支持16GB
|
显 示
|
集成Intel® HD Graphics 540/610/620/650等(视具体的CPU型号所支持)
|
1* VGA接口或DP接口(支持4K 60Hz),1*HDMI接口,1*LVDS或eDP接口(二选一,默认为LVDS)
|
支持VGA或DP、HDMI、LVDS或eDP同步/异步显示
|
网 络
|
1* Realtek RTL8111H千兆网卡(2个网络可选),支持网络唤醒/PXE
|
存 储
|
2* SATA3.0接口
|
1* M.2 2280/2242插槽
|
音 频
|
板载ALC662 6声道高保真音频控制器,支持MIC/Line-out,功放
|
扩展插槽
|
1* Mini-PCIe插槽(半卡和长卡都支持),支持WIFI/4G模块(此Mini-PCIEe可选做为MSATA)
|
1* M.2接口,支持WIFI模块
|

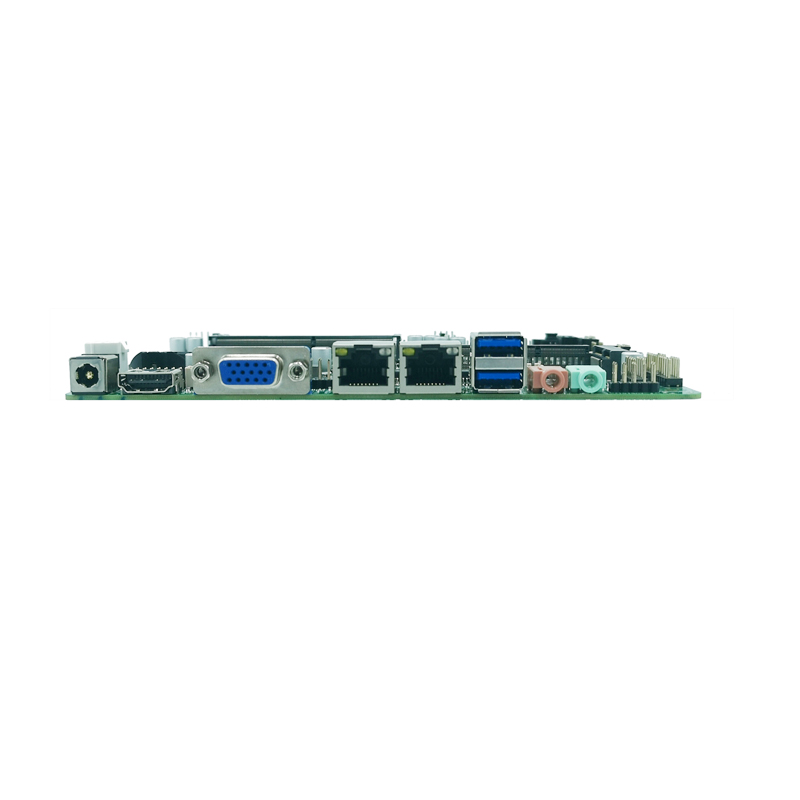

背板I/O接口
|
1* HDMI显示接口
|
1* VGA显示接口(和4K 60Hz DP接口二选一,默认为VGA接口)
|
2* USB 2.0接口(USB2.0和RJ45为二选一)
|
2* USB3.0 接口
|
1* RJ-45 千兆网络接口(其中LAN2与USB2.0接口为二选一)
|
1* Line out接口(绿色)、1* MIC接口(红色)
|
1* 12~19V DC电源输入接口
|
内置I/O接口
|
1* JHDMI接口 2*8Pin(可选)
|
1* JVGA接口 1*12Pin(与DB15同信号)
|
1* LVDS接口 2*15pin,支持双通道24bit(和eDP二选一,默认)
|
1* 屏背光供电接口 1*6pin
|
1* eDP接口 2*15pin(和LVDS二选一,可选)
|
4* USB 2.0接口 2*5Pin(当支持双网时,支持6个USB2.0)
|
1* 前置音频接口 2*5pin
|
1* 功放接口 1*4pin
|
6* COM接口(其中COM2/COM3支持RS485,COM1/2第9P带电,可选做2个串口)
|
1* LPT接口
|
1* PS2接口1*6Pin
|
1* 硬盘供电接口1*4Pin
|
1* 4pin ATX电源接口
|
1* 前面板开关按钮和指示灯接口 2*5Pin
|
风扇接口
|
1*4pin CPU智能风扇接口,1*4pin系统智能风扇接口
|
GPIO
|
支持2路输入输出GPIO
|
BIOS
|
64Mb Flash ROM
|
看门狗
|
支持硬件复位功能(256级,0~255秒)
|
操作系统
|
Windows 7/Windows 10/Linux
|
电源类型
|
采用DC 12~19V电源供电
|
工作温度
|
60℃~-10℃
|
储存温度
|
-20℃~70℃
|
工作湿度
|
5%-95%相对湿度,无冷凝
|
尺 寸
|
170mm x 170mm
|
包装
|
1*COM线
|
