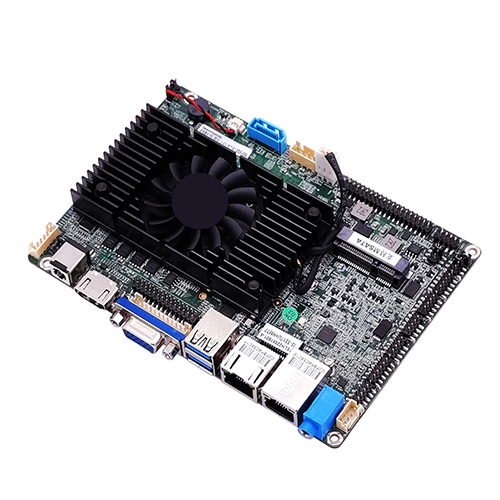

主板尺寸

145mm（L）*100（W）mm*25mm（H）

CPU处理器

支持1037U、2117U、及3代U系列i3、i5、i7

芯片组

Intel 6系列芯片组：HM65、HM67、QM67

Intel 7系列芯片组：HM70、HM76、HM77、QM77

内存

1*NB-DDR3内存插槽，支持1333/1600MHz内存，支持低压1.35V和标压1.5V，最大支持8GB

电源

1*DC_IN / ATX

支持12V电压；主机满载功耗约40W。建议用12V5A或以上电源

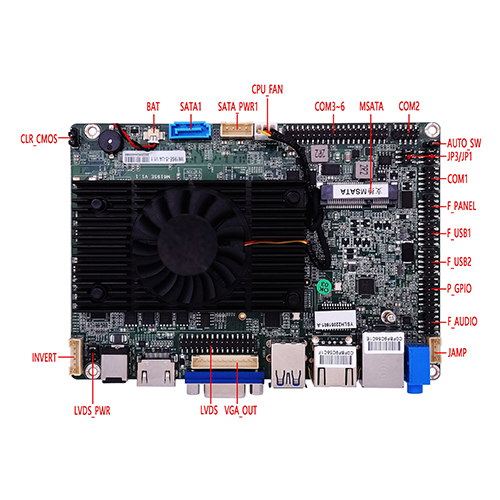

显示功能

集成Intel® HD 4000 图形控制器，支持单显、双显复制、双显扩展，DOS下单显

1*VGA DB15接口

支持分辨率1920*1080@60Hz

1*VGA_OUT插针

支持分辨率1920*1080@60Hz                       （12Pin，1*12Pin，2.0mm）

1*HDMI 1.4接口

支持分辨率1920*1080@60Hz

1*LVDS插针

支持分辨率1920*1080@60Hz                       （30Pin，2*15Pin，2.0mm）

1*LVDS PWR插针

LVDS背光电压控制插针                                （6Pin，2*3Pin，2.0mm）

1*INVERT插针

LVDS背光控制插针                                    （6Pin，2*3Pin，2.0mm）

网络功能

1/2*LAN接口

集成Realtek 8111F千兆/8105E百兆网卡芯片，支持网络开关机和PXE无盘启动功能

1*Mini-PCIE接口

支持WIFI/3G/4G/蓝牙模块；可改支持MSATA

硬盘功能

1*SATA1接口

标准SATA3.0硬盘接口，最大传输速度6.0 Gbps

1*SATA_PWR

硬盘供电插针，可取电5V/12V                         （4Pin，1*4Pin，2.54mm）

1*MSATA接口

支持MSATA盘，可选支持WIFI/4G/蓝牙等

声音功能

集成 Cmedia HS_100B USB音频芯片，不可改Realtek声卡

1*LINE_OUT接口

支持音频输出

1*F_AUDIO插针

标准音频插针                                          （9Pin，2*5Pin，2.0mm）

1*JAMP插针

功放支持8欧5瓦喇叭双声道输出                        （4Pin，1*4Pin，2.0mm）

USB功能

2*USB3.0接口

后置标准USB3.0接口

2*USB2.0接口

后置标准USB2.0接口

1*F_USB1插针

前置USB2.0插针，一组有2*USB2.0                    （9Pin，2*5Pin，2.0mm）

1*F_USB2插针

前置USB2.0插针，一组有2*USB2.0                    （9Pin，2*5Pin，2.0mm）

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                        （9Pin，2*5Pin，2.0mm）

1*AUTO_SW 插针

硬件控制上电开机插针                                  （3Pin，1*3Pin，2.0mm）

其他I/O

COM1/2插针

串口，COM2支持RS232/RS422/RS485可选            （9Pin，2*5Pin，2.0mm）

COM3~6插针

串口，支持标准RS232                               （39Pin，2*20Pin，2.0mm）

JP1/JP3插针

控制COM1/2第九脚电压0V/5V/12V                   （6Pin，2*3Pin，2.0mm）

1*SIM卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*CLR_CMO插针

主板清零、放电插针                                   （3Pin，1*3Pin，2.54mm）

1*CPUFAN插针

CPU风扇插针  全速，不支持温控                      （3Pin，1*3Pin，2.54mm）

1*J_GPIO插针

GPIO控制插针                                       （12Pin，2*6Pin，2.0mm）

运行环境

工作温度：-10℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

Windows 10，Windows 8，Windows 7，Windows XP，LINUX等
