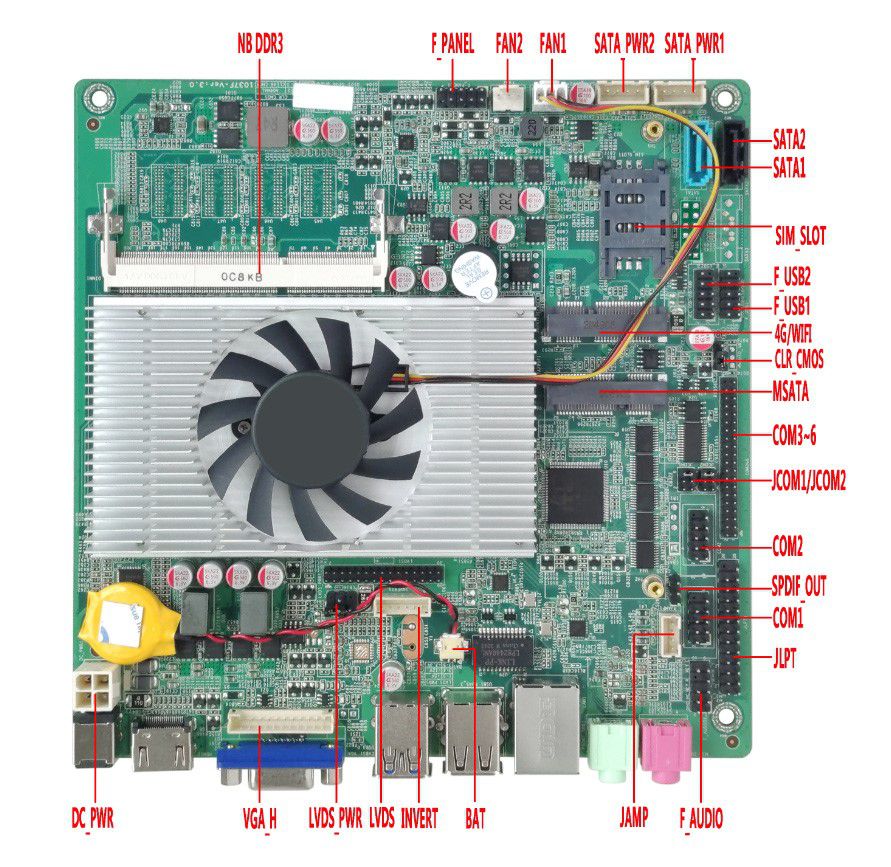

主板尺寸

170mm（L）*170mm（W）*22mm（H）

CPU处理器

支持Intel 3代全系列i3/i5/i7 CPU

芯片组

Intel 6系列芯片组：HM65、HM67、QM67等

Intel 7系列芯片组：HM70、HM76、HM77、NM70、QM77等

电源

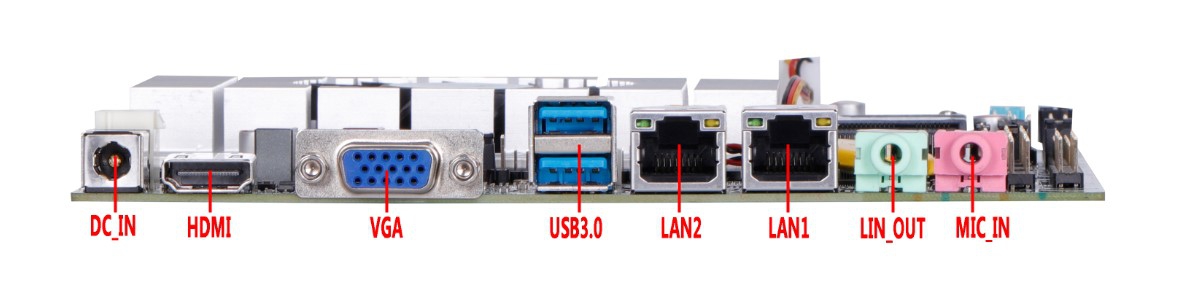

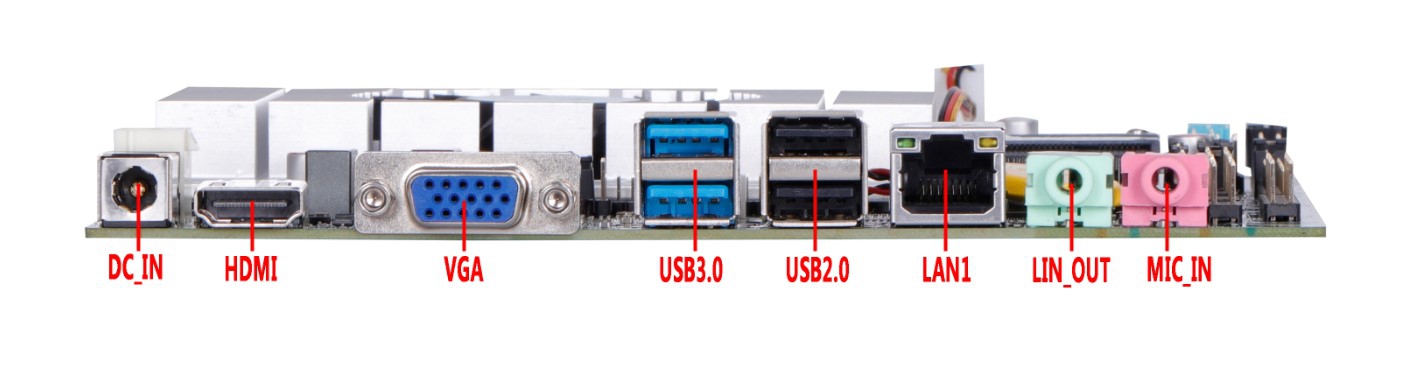

1*DC_IN

支持12V电压输入，DC头内直径为2.5MM

主板满载功耗约40W。建议用12V5A或以上电源

1*DC_PWR

内存支持

1* NB-DDR3内存槽，支持1333/1600MHz内存，支持低压1.35V和标压1.5V，最大支持8GB

可选板载2G内存，加内存槽最大支持10GB

显示功能

集成Intel® HD 4000 图形控制器，支持单显、双显复制、双显扩展，DOS下单显

1*VGA DB15接口

支持分辨率1920*1080@60HZ

1*VGA_H插针

支持分辨率1920*1080@60HZ                     （12Pin，1*12Pin，2.0mm）

1*HDMI 1.4接口

支持分辨率1920*1080@60HZ

1*LVDS插针

支持分辨率1920*1080@60HZ                     （30Pin，2*15Pin，2.0mm）

1*LVDS_PWR1插针

LVDS电压控制插针                                 （6Pin，2*3Pin，2.54mm）

1*INVERT插针

LVDS背光开关控制插针                              （6Pin，1*6Pin，2.0mm）

网络功能

1*LAN接口

Realtek 8111H千兆网口，支持网络唤醒，PXE无盘启动功能

1*MINI_PCIE接口

默认支持WIFI模块，可改支持3G/4G/蓝牙WiFi模块

硬盘功能

1*MSATA接口

支持MINI_SATA盘，支持MSATA 2.0

1*SATA1接口

标准SATA3.0硬盘接口，最大传输速度6.0 Gbps

1*SATA2接口

标准SATA2.0硬盘接口，最大传输速度3.0 Gbps

2*SATA_PWR插针

硬盘供电插针，可取电5V、12V                      （4Pin，1*4Pin，2.54mm）

声音功能

集成Realtek ALC 662/892/660 HD数字音频解码器，6声道高保真音频控制器

1*LIN_OUT接口

支持音频输出（绿色）

1*MIC_IN接口

支持麦克风输入（粉色）

1*JAMP插针

支持8欧5瓦喇叭输出                                （4Pin，1*4Pin，2.0mm）

1*F_AUDIO插针

标准音频插针                                       （9Pin，2*5Pin，2.54mm）

USB功能

2*USB3.0接口

后置标准USB3.0接口

芯片组为6系列时，蓝色USB接口为USB2.0速度；为7系列时，蓝色USB接口为USB3.0速度；

2*USB2.0接口

后置标准USB2.0接口

1*F_USB1插针

前置USB2.0插针，一组有2*USB2.0                 （9Pin，2*5Pin，2.54mm）

1*F_USB2插针

前置USB2.0插针，一组有2*USB2.0                 （9Pin，2*5Pin，2.54mm）

主板默认支持8*USB，改支持4G/蓝牙模块后只支持7*USB

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                     （9Pin，2*5Pin，2.54mm）

其他I/O

1*COM1插针

串口，只支持标准RS232                            （9Pin，2*5Pin，2.54mm）

1*COM2插针

可选支持RS232/RS422/RS485，BIOS设置          （9Pin，2*5Pin，2.54mm）

1*COM3~6插针

串口，只支持标准RS232                           （39Pin，2*20Pin，2.0mm）

1*JCOM1插针

控制COM1第9脚电压 0V/5V/12V可选              （6Pin，2*3Pin，2.0mm）

1*JCOM2插针

控制COM2第9脚电压 0V/5V/12V可选              （6Pin，2*3Pin，2.0mm）

1*SIM_SLOT卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*JLPT插针

并口，标准打印口插针                               （25Pin，2*13，2.54mm）

1*CLR_CMOS插针

主板清零、放电插针                                 （3Pin，1*3Pin，2.54mm）

2*FAN插针

风扇插针，全速，不支持温控                         （3Pin，1*3Pin，2.54mm）

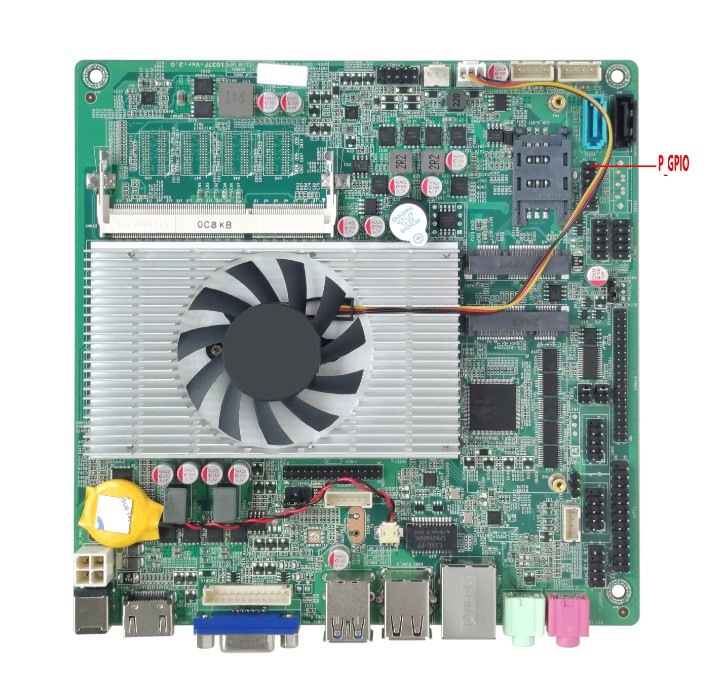

1*P_GPIO插针

GPIO可定义插针（默认无，可选）                  （12Pin，2*6Pin，2.54mm）

运行环境

工作温度：-20℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

支持Windows 10，Windows 8，Windows 7，Windows XP，LINUX等
