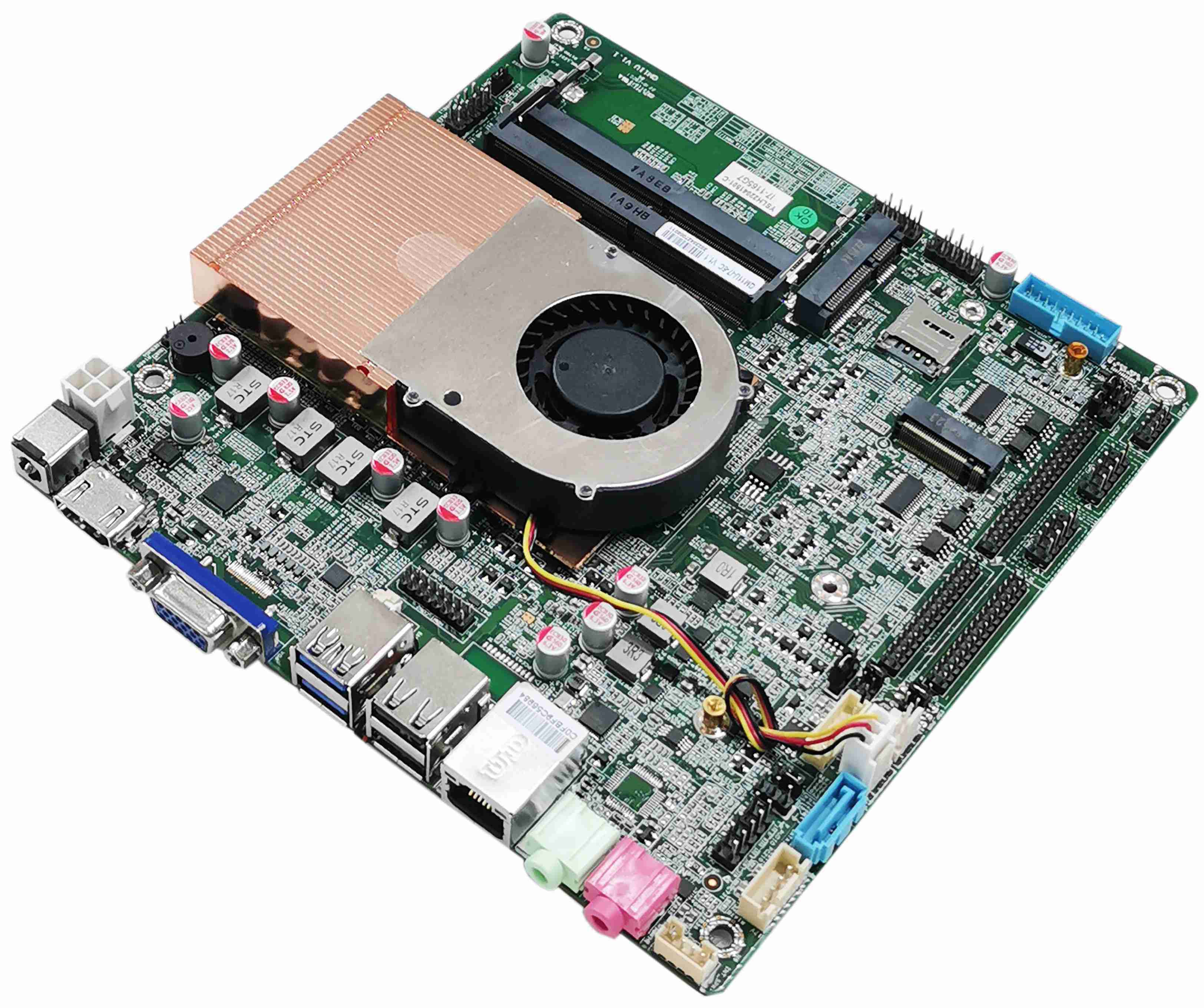

主板尺寸

170mm（L）*170mm（W）*23mm（H）

CPU处理器

支持11代Tiger Lake CPU：I3-1115G4、I5-1145G7E、I7-1185G7E等

内存支持

2*NB-DDR4内存插槽，支持2133/2400/2666/3200MHz内存，最大支持64GB

电源

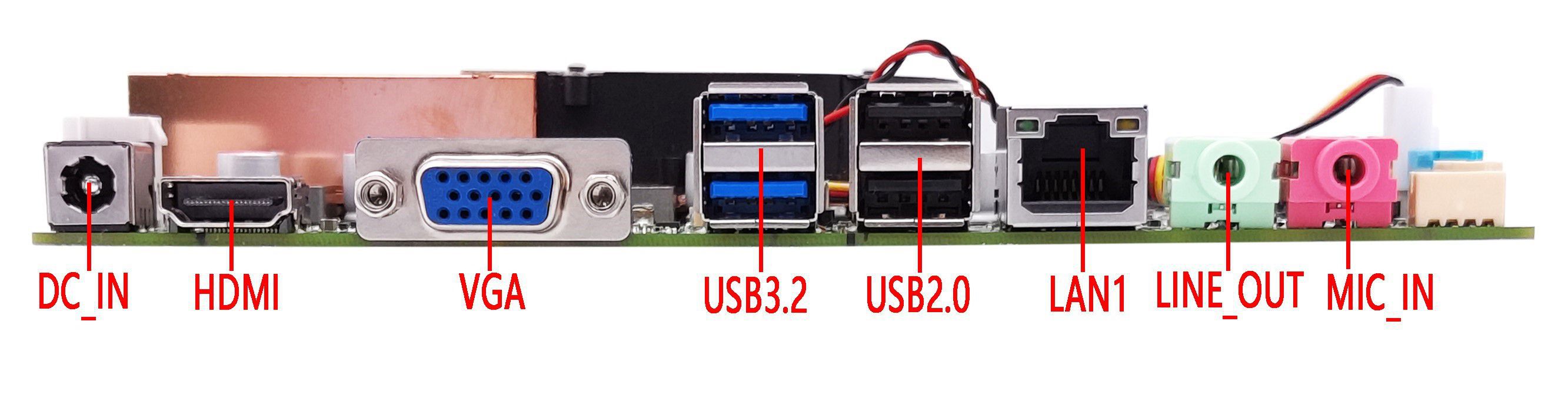

1*DC_IN

支持12V/19V电压，DC头内直径为2.5MM

主板满载功耗约65W。建议用12V7A或19V 6.3A以上电源

1*DC_ATX

显示功能

集成英特尔锐炬® Xᵉ 超核芯显卡，支持单显、双显/三显/四显复制、双显/三显/四显扩展，DOS下单显

1*VGA DB15接口

支持分辨率1920*1080@60Hz

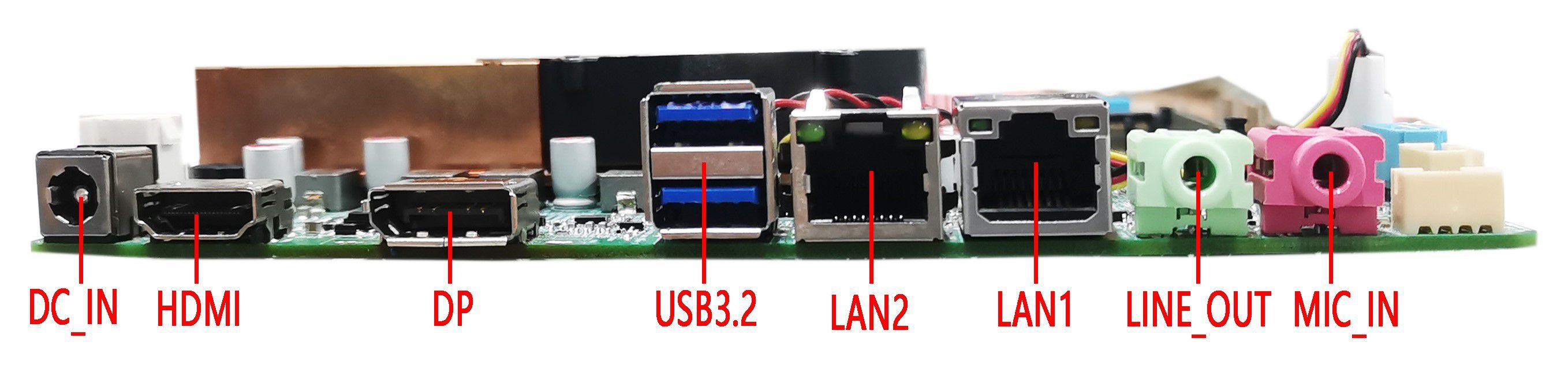

1*DP接口

支持4K分辨率4096/3840*2160@60Hz

VGA接口和DP接口二选一

1*HDMI 2.0接口

支持4K分辨率4096/3840*2160@60Hz

1*HDMI_CON插针

支持4K分辨率4096/3840*2160@60Hz        （16Pin，2*8Pin，2.0mm）

1*EDP1插针

支持4K分辨率4096/3840*2160@60Hz        （30Pin，2*15Pin，2.0mm）

1*EDP_PWR插针

EDP电压控制插针                               （6Pin，2*3Pin，2.0mm）

1*LVDS1/EDP2插针

LVDS或EDP2插针                           （30Pin，2*15Pin，2.0mm）

1*LVDS_PWR插针

LVDS或EDP2电压控制插针                      （6Pin，2*3Pin，2.0mm）

1*INVERT插针

LVDS背光开关背光亮度调节控制                  （6Pin，1*6Pin，2.0mm）

1*BKLT-PWR1

LVDS背光电压控制插针

LVDS插针和EDP2信号二选一，共用插针

网络功能

1*LAN接口（双网可选)

Intel WGI219 LM千兆网卡芯片，支持网络唤醒和PXE无盘启动功能

可改双网支持  Intel WGI219 LM +Realtek 8111H千兆网卡

1*Mini-PCIE接口

支持WIFI/3G/4G/GPS/蓝牙模块等，可选支持MSATA

硬盘功能

1*M.2接口

默认支持M.2 2280，可选2242；默认SATA协议，可改NVME（PCIE）协议

1*SATA1接口

标准SATA3.0硬盘接口，最大传输速度6.0 Gbps

1*SATA_PWR2插针

硬盘供电插针，可取电5V、12V。               （4Pin，1*4Pin，2.54mm）

声音功能

集成Realtek ALC662/660/892 HD数字音频解码器，6声道高保真音频控制器，可改HS-100B USB声卡

1*LINE_OUT接口

支持音频输出（绿色）

1*MIC_IN接口

支持麦克风输入（红色）

1*INT_SPK插针

功放支持8欧5瓦喇叭双声道输出                 （4Pin，1*4Pin，2.0mm）

1*F_AUDIO插针

标准音频插针                                  （9Pin，2*5Pin，2.54mm）

1*SPDIF插针

数字音频插针                                    (3Pin, 1*3Pin , 2.54mm)

USB功能

2*USB3.2接口

后置标准USB3.2 Gen2接口，最大传输宽带为10.0Gbps

2*USB2.0接口

后置标准USB2.0接口，最大传输宽带为480Mbps（60MB/s）

1*F_USB1插针

前置USB2.0插针，一组有2*USB2.0             （9Pin，2*5Pin，2.54mm）

1*F_USB2插针

前置USB2.0插针，一组有2*USB2.0             （9Pin，2*5Pin，2.54mm）

1*F_USB3_A插针

前置USB3.2插针，一组有2*USB3.2           （19Pin，2*10Pin，2.0mm）

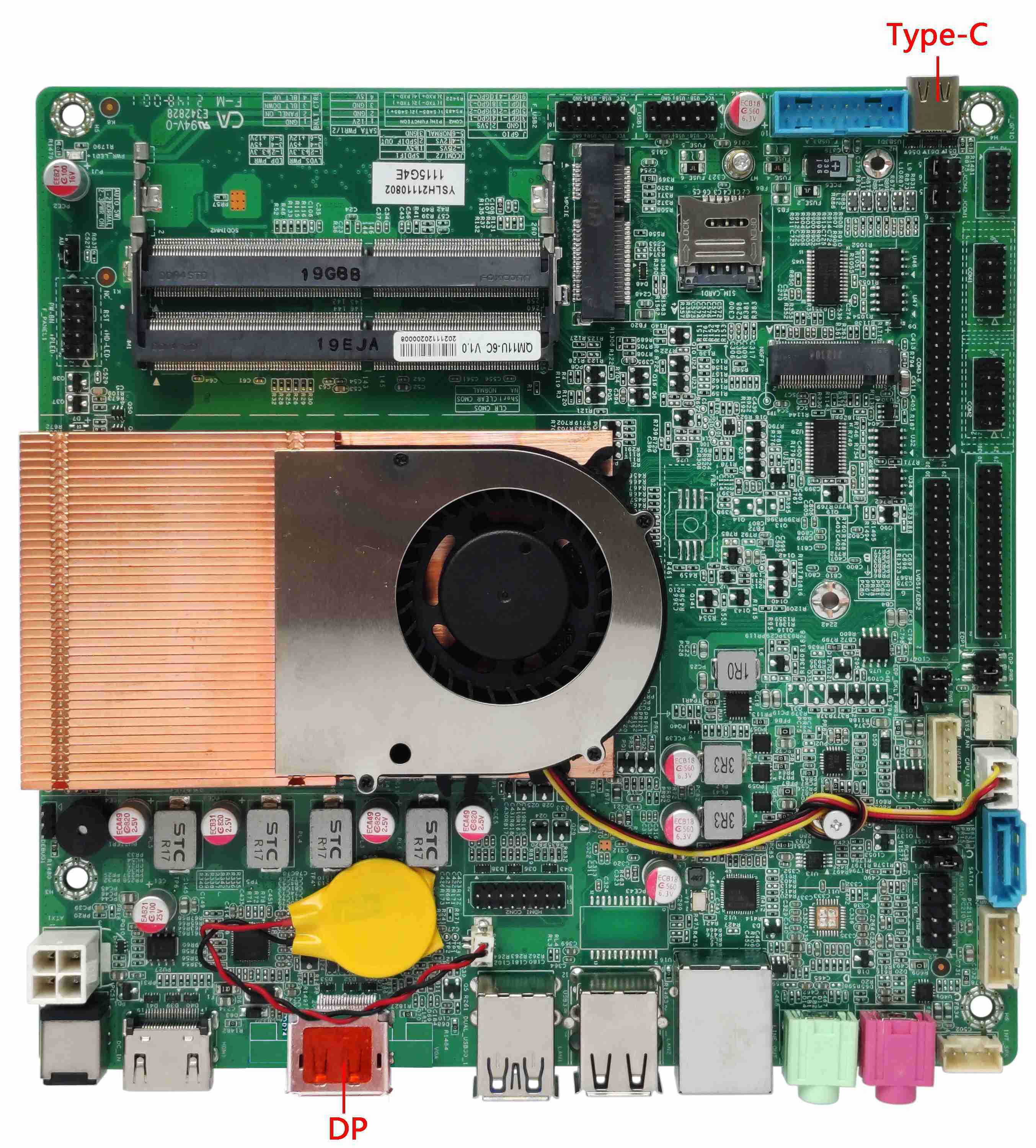

1*Type_c接口(可选)

标准Type_c接口

Type_C接口的信号与F_USB3_A插针为二选一

开关功能

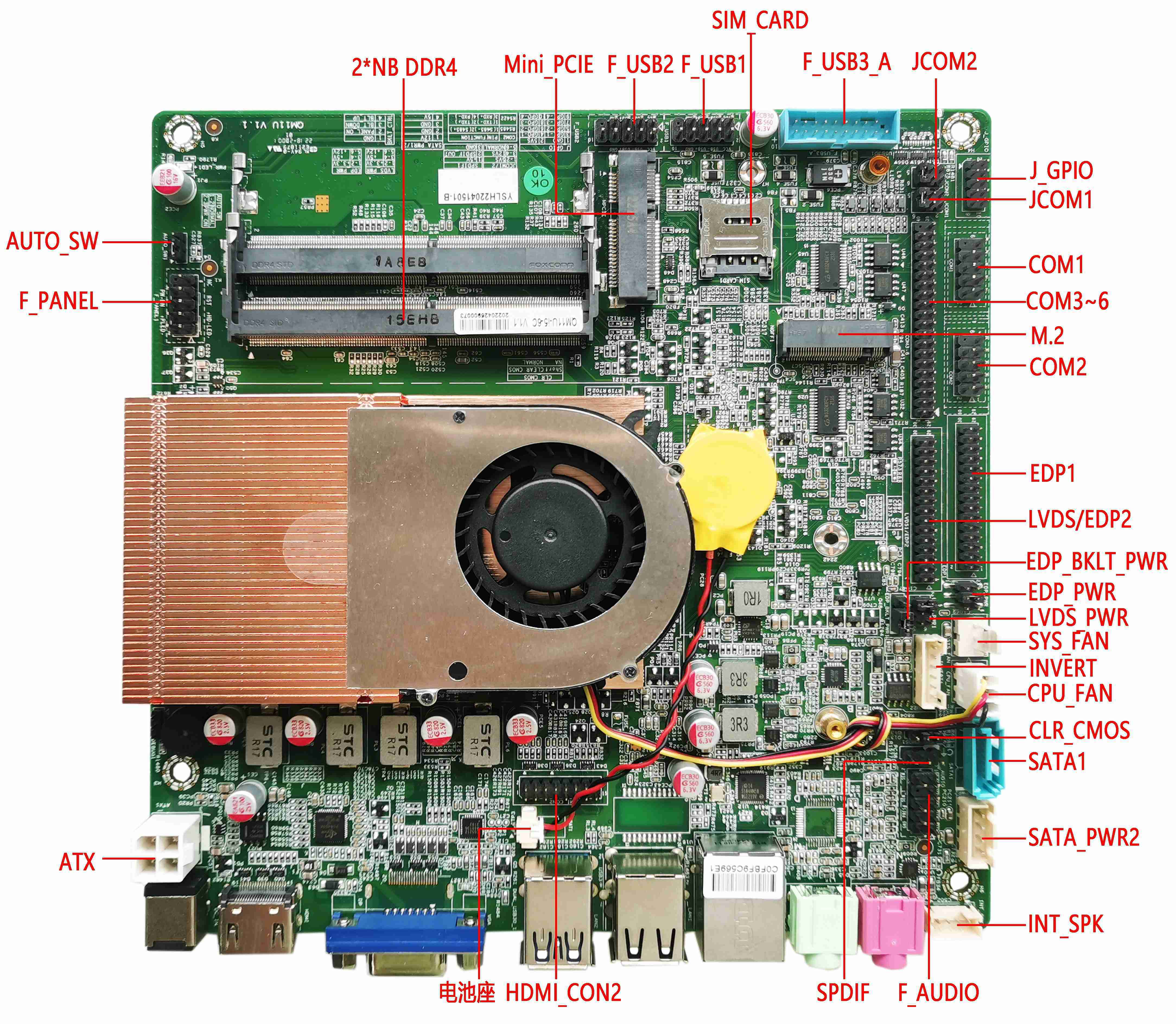

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                 （9Pin，2*5Pin，2.54mm）

1*AUTO_SW插针

硬件控制上电开机插针                            （3Pin，1*3Pin，2.0mm）

其他I/O

COM1/COM2插针

串口，都支持RS232，RS422/RS485可选        （9Pin，2*5Pin，2.54mm）

COM3~COM6插针

串口，支持标准RS232；                       （39Pin，2*20Pin，2.0mm）

1*JCOM1插针

控制COM1第9脚电压 0V/5V/12V可选          （6Pin，2*3Pin，2.0mm）

1*JCOM2插针

控制COM2第9脚电压 0V/5V/12V可选          （6Pin，2*3Pin，2.0mm）

1*SIM_CARD卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*CPU_FAN插针

CPU风扇插针，支持温控                        （3Pin，1*3Pin，2.54mm）

1*SYS_FAN插针

系统风扇插针，全速，不支持温控                 （3Pin，1*3Pin，2.54mm）

1*CLR_CMOS插针

主板放电、清零插针                              （3Pin，1*3Pin，2.0mm）

1*J_GPIO插针

GPIO控制插针                                 （10Pin，2*5Pin，2.0mm）

运行环境

工作温度：-10℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

支持Windows 11 64位 ，Windows 10 64位，Linux等
