主板尺寸

145mm（L）*100mm（W）*26mm（H）

CPU处理器

6代

3855U、3955U及Skylake i3-6100U、i5-6200U、i7-6500U等

7代

3865U、3965U及Kabylake i3-7100U、i5-7200U、i7-7500U等

芯片组

Skylake、Kabylake 高速芯片组

电源

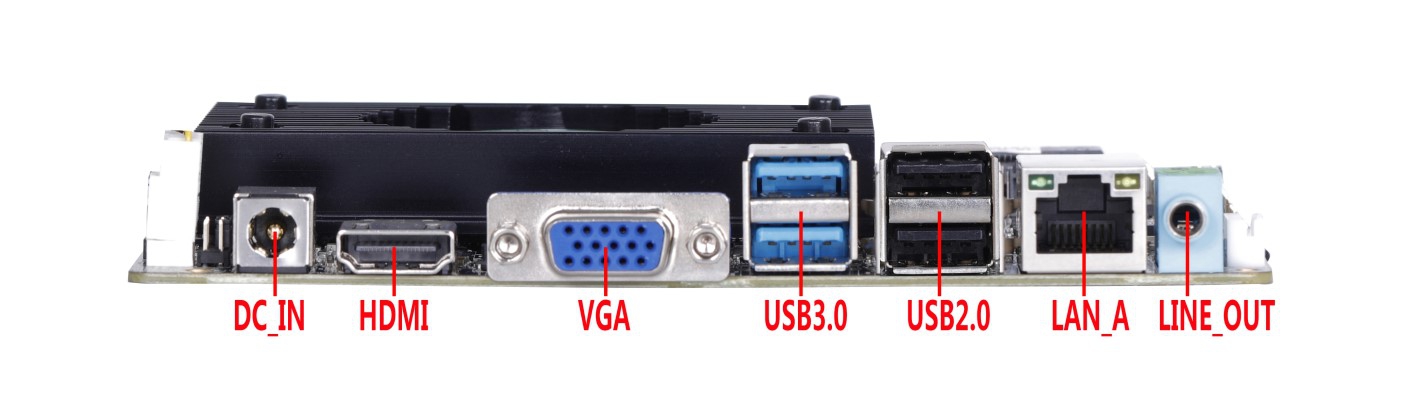

1*DC_IN

DC头内直径为2.5MM，默认支持12V~19V供电，可改支持19V~24V供电；

主板功耗：约40W。建议用12V5A或19V3A以上电源

内存

板载NB-DDR4 2133MHz内存，4G / 8G可选

显示功能

6代

Intel HD Graphics 510/520图形控制器

支持单显、双显/三显复制、双显/三显扩展，DOS下单显

7代

Intel HD Graphics 610/620图形控制器

1*VGA DB15接口

支持分辨率1920*1080@60HZ

1*VGA_OUT插针

支持分辨率1920*1080@60HZ                  （12Pin，1*12Pin，2.0mm）

1*HDMI 1.4接口

支持4K分辨率4096/3840*2160@30HZ

1*LVDS插针

支持分辨率1920*1080@60HZ                  （30Pin，2*15Pin，2.0mm）

1*LVDS_PWR插针

LVDS电压控制插针                                （6Pin，2*3Pin，2.0mm）

1*INVERT插针

LVDS背光控制插针                                （6Pin，1*6Pin，2.0mm）

网络功能

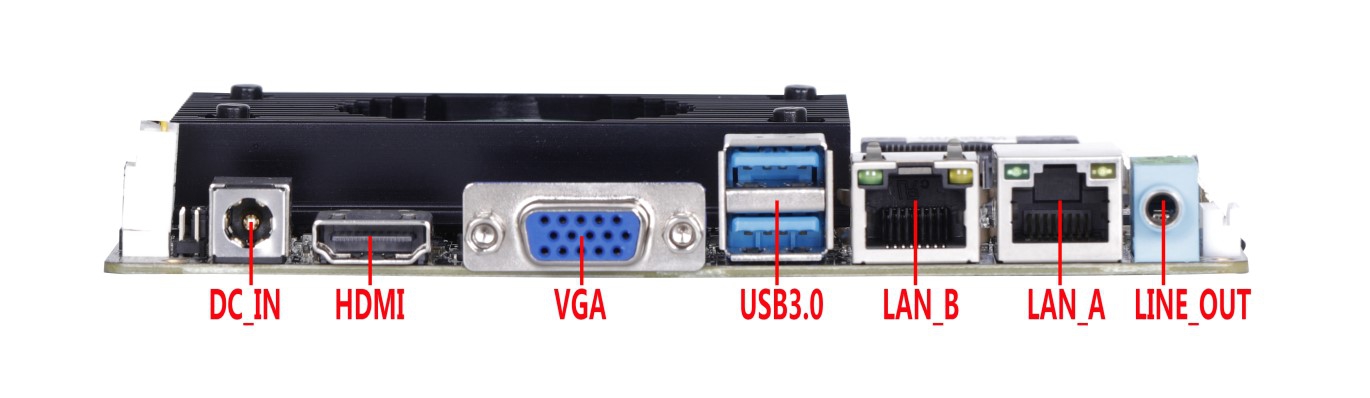

1/2*LAN 接口

单网支持Realtek 8111H千兆网卡 或 裕太微YT6801千兆网卡；

双网支持Realtek 8111H+Realtek 8111H或 裕太微YT6801+裕太微YT6801；

支持网络唤醒，PXE功能；

1*Mini-PCIE接口

支持WIFI/3G/4G/蓝牙等，可选支持MSATA

硬盘功能

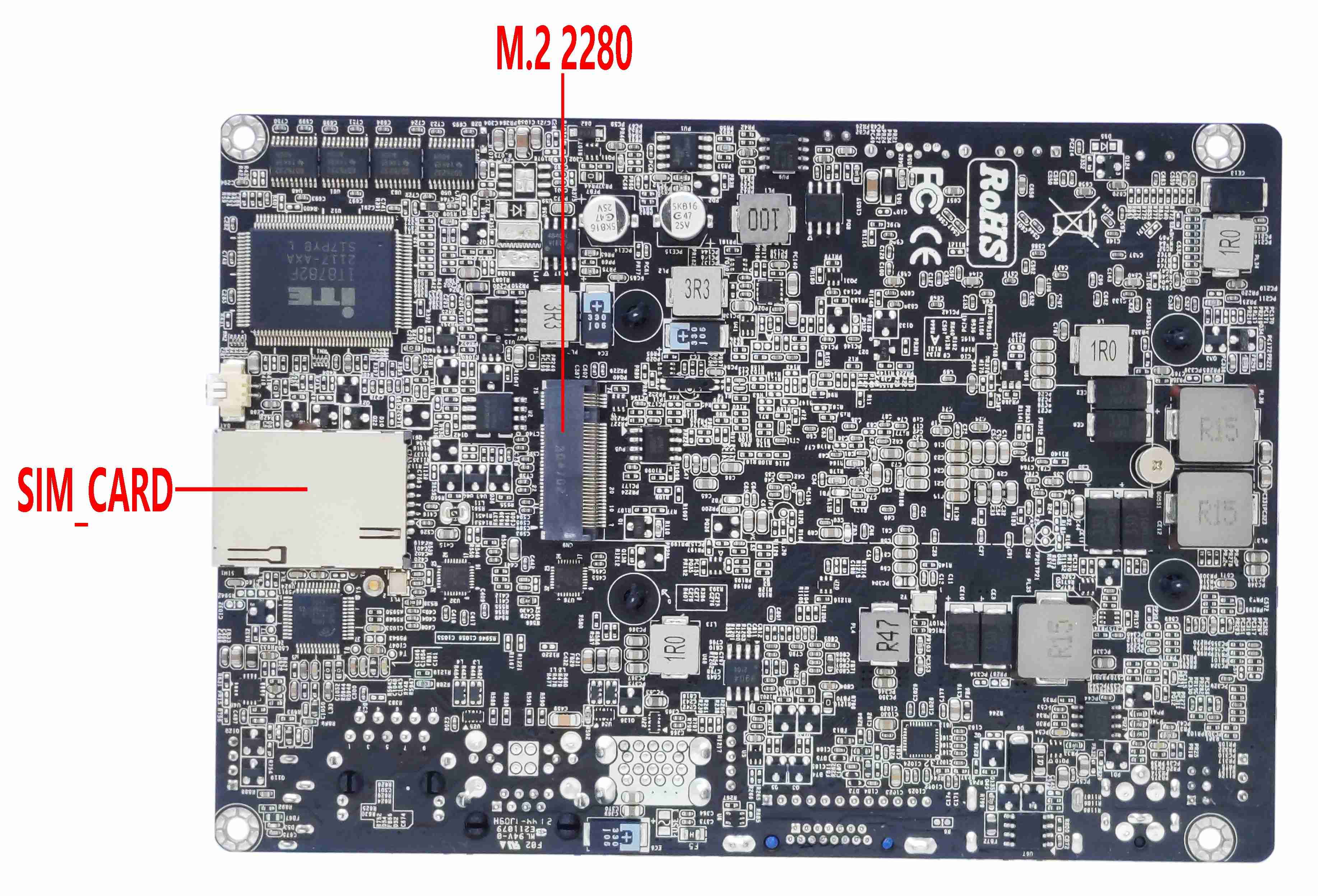

1*M.2_SSD

支持M.2 2280硬盘，支持SATA / NVME（PCIE）协议可选

1*SATA1接口

标准SATA3.0硬盘接口，最大传输速度6.0 Gbps

1*SATA1_PWR插针

硬盘供电插针，可取电5V、12V。                 （4Pin，1*4Pin，2.54mm）

声音功能

集成Realtek ALC 662/897HD数字音频解码器，6声道高保真音频控制器；

1*LINE_OUT接口

支持音频输出，标准3.5接口

1*INT_SPK插针

功放支持8欧5瓦喇叭双声道输出                  （4Pin，1*4Pin，2.0mm）

1*F_AUDIO插针

标准音频插针                                     （9Pin，2*5Pin，2.0mm）

USB功能

2*USB3.0接口

后置标准USB3.0接口

2*USB2.0接口

后置标准USB2.0接口

1*F_USB1插针

前置USB2.0插针，一组有2*USB2.0               （9Pin，2*5Pin，2.0mm）

1*F_USB2插针

前置USB2.0插针，一组有2*USB2.0               （9Pin，2*5Pin，2.0mm）

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                   （9Pin，2*5Pin，2.0mm）

其他I/O

COM1插针

串口，支持RS232/RS422/RS485可选             （9Pin，2*5Pin，2.0mm）

COM2插针

串口，支持标准RS232                            （9Pin，2*5Pin，2.0mm）

COM3~6插针

串口，支持标准RS232                          （39Pin，2*20Pin，2.0mm）

1*JPCOM1插针

控制COM1第9脚电压 0V/5V/12V可选           （6Pin，2*3Pin，2.0mm）

1*JPCOM2插针

控制COM2第9脚电压 0V/5V/12V可选           （6Pin，2*3Pin，2.0mm）

1*SIM卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                              （2Pin，1*2Pin，2.54mm）

1*CPU_FAN插针

CPU风扇插针，无温控                           （3Pin，1*3Pin，2.54mm）

1*J_GPIO插针

GPIO控制插针                                  （10Pin，2*5Pin，2.0mm）

运行环境

工作温度：-10℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

支持Windows 10，Windows 8，Windows 7，Linux等
