主板尺寸

170mm（L）*170mm（W）*22mm（H）

CPU处理器

英特尔® 处理器 赛扬J4025/J4125/N4020/N4120  、奔腾J5040 /N5030

内存支持

1*NB-DDR4 SODIMM内存插槽，支持单通道2400MHz内存，低压1.2V，最大支持8GB

电源

1*DC_JACK

支持12V电压，DC头内直径为2.5MM

主板满载功耗约30W。建议用12V/4A或以上电源

1*DC_PWR

显示功能

英特尔® 超高清显卡 600 图形控制器，支持单显、双显/三显复制、双显/三显扩展，DOS下单显

1*VGA DB15接口

支持分辨率1920*1080@60Hz

1*DP 接口(可选)

4K分辨率4096/3840*2160@60Hz

VGA接口可改支持DP接口

1*HDMI 2.0接口

4K分辨率4096/3840*2160@60Hz

1*HDMI_CON1插针

4K分辨率4096/3840*2160@30Hz                  （16Pin，2*8Pin，2.0mm）

1*LVDS/EDP插针

支持分辨率1920*1080@60Hz                       （30Pin，2*15Pin，2.0mm）

1*LVDS_PWR插针

LVDS电压控制插针                                    （6Pin，2*3Pin，2.0mm）

1*INVERT插针

LVDS背光开关控制插针                                （6Pin，1*6Pin，2.0mm）

LVDS与EDP为二选一 共用一组插针

网络功能

1/2*RJ45 LAN接口

百兆网卡和千兆网卡可选，支持网络唤醒和PXE无盘启动功能

（千兆：单网8111H，双网8111H+8111H）

（百兆：单网8106E， 双网8106E+8106E）

1*MINI_PCIE接口

支持WIFI/3G/4G/蓝牙模块

硬盘功能

1*SATA接口

标准SATA 3.0硬盘接口

1*MSATA接口

支持MSATA 3.0

1*SATA_PWR插针

硬盘供电插针，可取电5V、12V                       （4Pin，1*4Pin，2.54mm）

声音功能

默认支持支持Cmedia HS-100B高保真USB音频芯片

可选Realtek ALC662/660/892/897 HD数字音频解码器，6声道高保真音频控制器

1*LINE_OUT接口

支持音频输出（绿色）

1*MIC_IN接口

支持麦克风输入（红色）

1*JAMP插针

功放支持8欧5瓦喇叭双声道输出                       （4Pin，1*4Pin，2.0mm）

1*F_AUDIO插针

标准音频插针                                        （9Pin，2*5Pin，2.54mm）

1*SPDIF_OUT插针

数字音频接口

USB功能

2*USB3.0接口

后置标准USB3.0接口

2*USB2.0接口

后置标准USB2.0接口

1*F_USB1插针

前置USB2.0插针，一组有2*USB2.0                   （9Pin，2*5Pin，2.54mm）

1*F_USB2插针

前置USB2.0插针，一组有2*USB2.0                   （9Pin，2*5Pin，2.54mm）

1*F_USB3插针

前置USB2.0插针，一组有2*USB2.0                   （9Pin，2*5Pin，2.54mm）

当主板为USB声卡时F_USB1第2/4/6/8/10针脚无信号

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                       （9Pin，2*5Pin，2.54mm）

1*AUTO-SW插针

支持硬件控制上电开机                                  （3Pin，1*3Pin，2.0mm）

其他I/O

10*COM插针

串口，默认支持RS232，COM1/3/4可选RS232/RS422/RS485（9Pin，2*5Pin，2.54mm）

1*JPCOM1/2/3插针

可控制COM1/2/3第九脚电压0V/5V/12V               （6Pin，2*3Pin，2.0mm）

1*JLPT1插针

并口，标准打印接口插针                             （25Pin，2*13Pin，2.0mm）

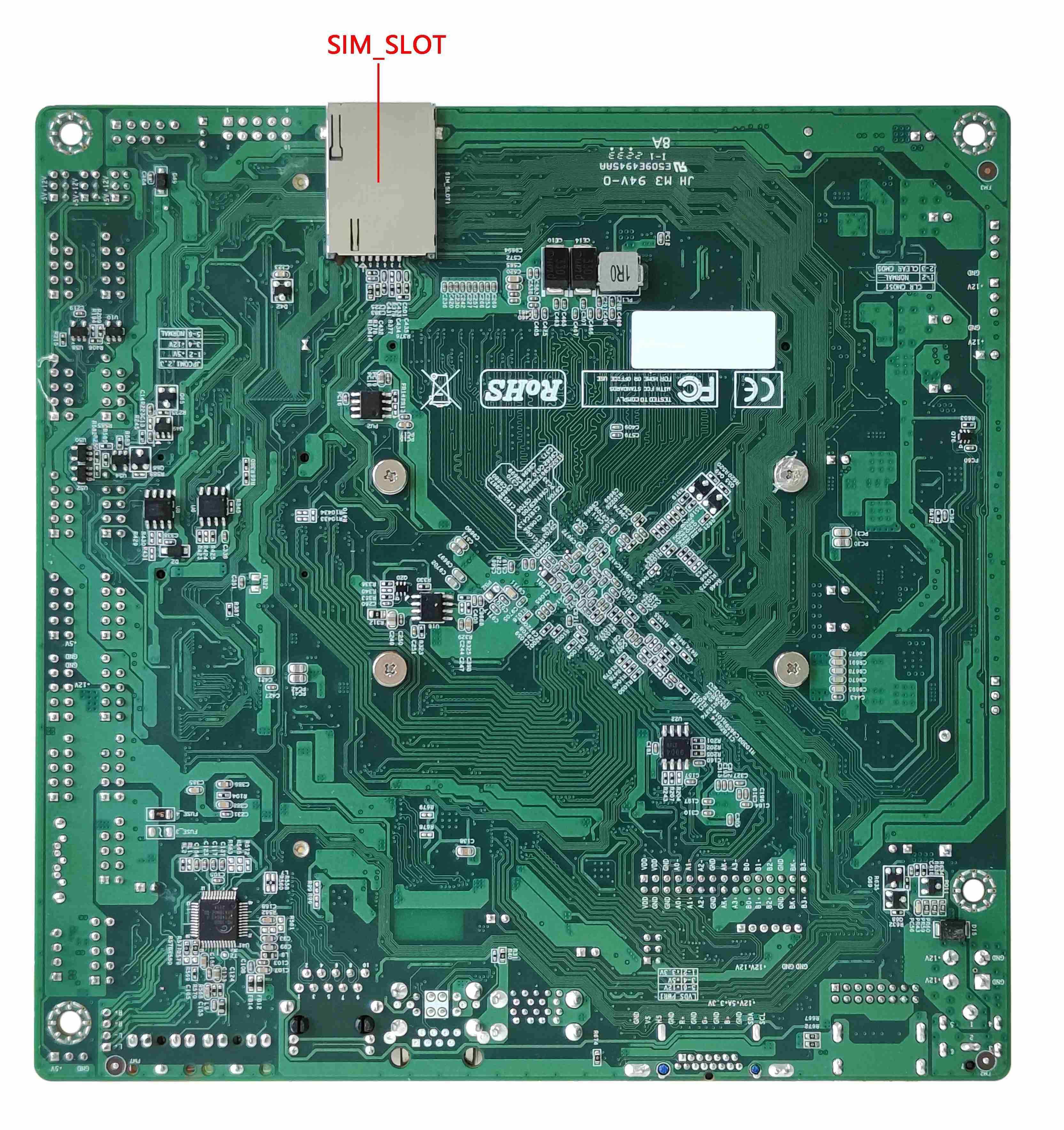

1*SIM卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                                   （3Pin，1*3Pin，2.54mm）

1*FAN1插针

CPU风扇插针，不支持温控                            （3Pin，1*3Pin，2.54mm）

1*FAN2插针

系统风扇插针，不支持温控                             （3Pin，1*3Pin，2.54mm）

1*J_GPIO插针

GPIO控制插针                                      （10Pin，2*5Pin，2.54mm）

运行环境

工作温度：-10℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持定时开机，远程开关机设备智能识别
