主板尺寸

145mm（L）*100mm（W）*25mm（H）

CPU处理器

支持8代Whiskey Lake CPU：I3-8145U、I5-8265U、I7-8665U等

支持10代Comet Lake CPU：I3-10110U、I5-10210U、I7-10510U等

内存

1*NB-DDR4内存插槽，支持2133/2400/2666/2933MHz内存，最大支持32GB

电源

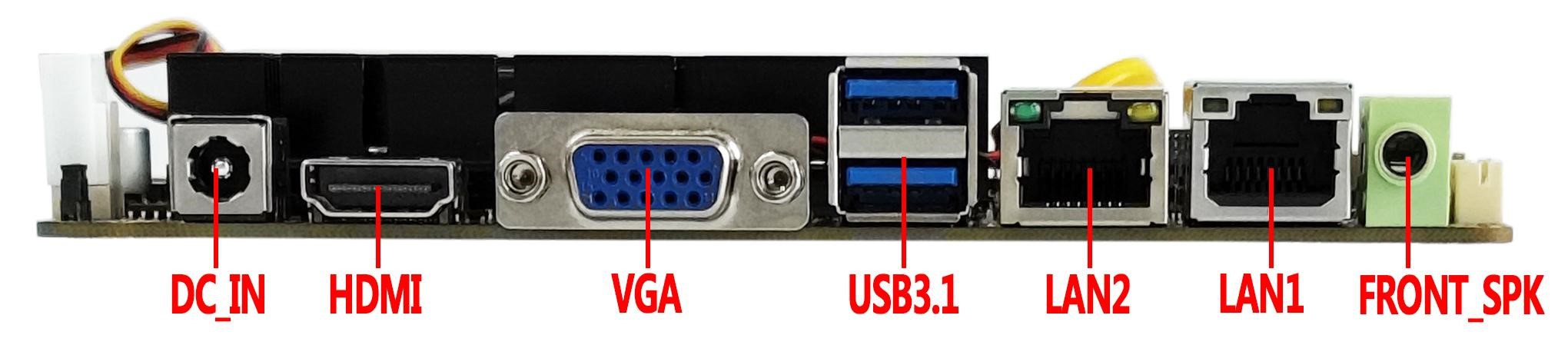

1*DC_IN

DC头内直径为2.5MM，主板满载功耗约60W，建议用12V/7A或19V/4A以上电源

1*DC_ATX (可选）

显示功能

集成Intel UHD Graphics 超核芯显卡，支持单显、双显/三显复制、双显/三显扩展，DOS下单显

1*VGA DB15接口

支持分辨率1920*1080@60Hz

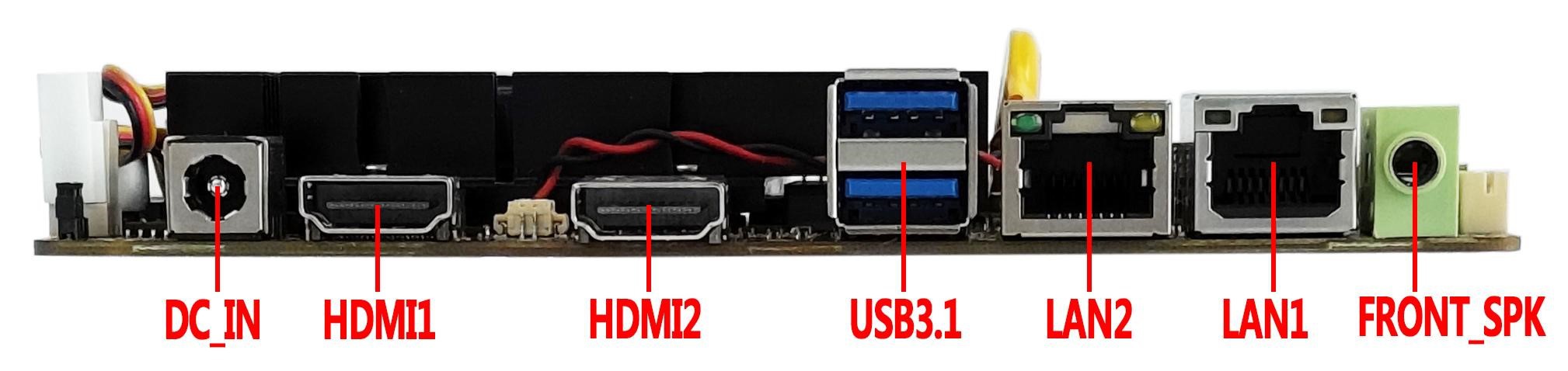

VGA接口和HDMI2接口为二选一，默认支持VGA接口，可改支持HDMI2接口

1*HDMI 1.4接口

支持4K分辨率4096/3840*2160@30Hz

1*LVDS/EDP插针

支持分辨率1920*1080@60Hz                （30Pin，2*15Pin，2.0mm）

LVDS与EDP共用插针，默认LVDS信号，可改EDP信号

1*VCC_SEL插针

LVDS/EDP电压控制插针                        （6Pin，2*3Pin，2.0mm）

1*BKLT_CONN插针

LVDS背光控制插针                             （6Pin，1*6Pin，2.0mm）

网络功能

2*RJ45_LAN接口

支持intel WG i219V+Realtek 8111H双千兆网卡，支持网络唤醒和PXE无盘启动功能，可改支持intel WG i219V单千兆网卡

硬盘功能

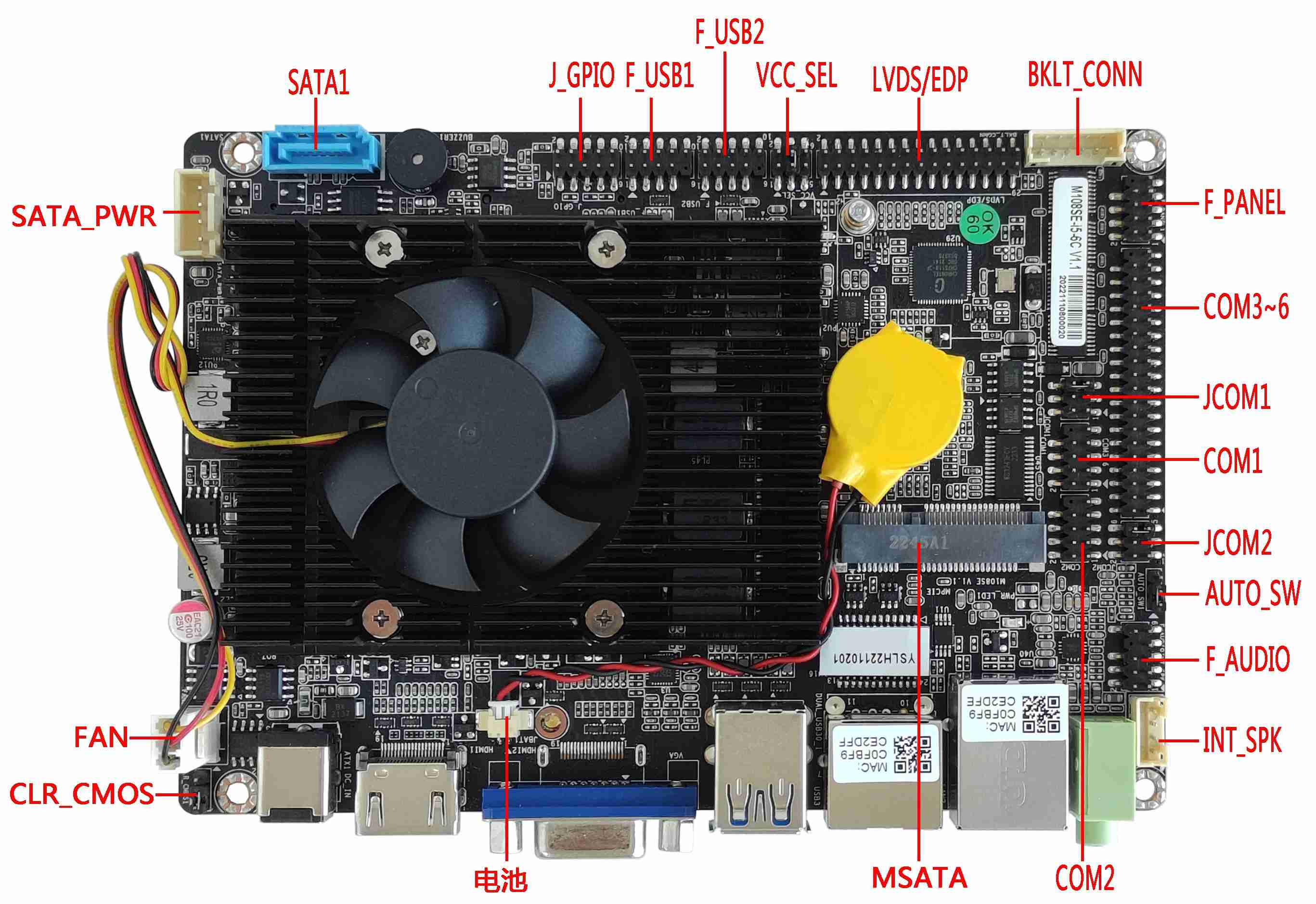

1*SATA1接口

标准SATA3.0硬盘接口，最大传输速度6.0 Gbps

1*SATA_PWR

硬盘供电插针，可取电5V/12V                 （4Pin，1*4Pin，2.54mm）

1*MSATA接口

支持MSATA盘，可选支持WIFI/4G/蓝牙等

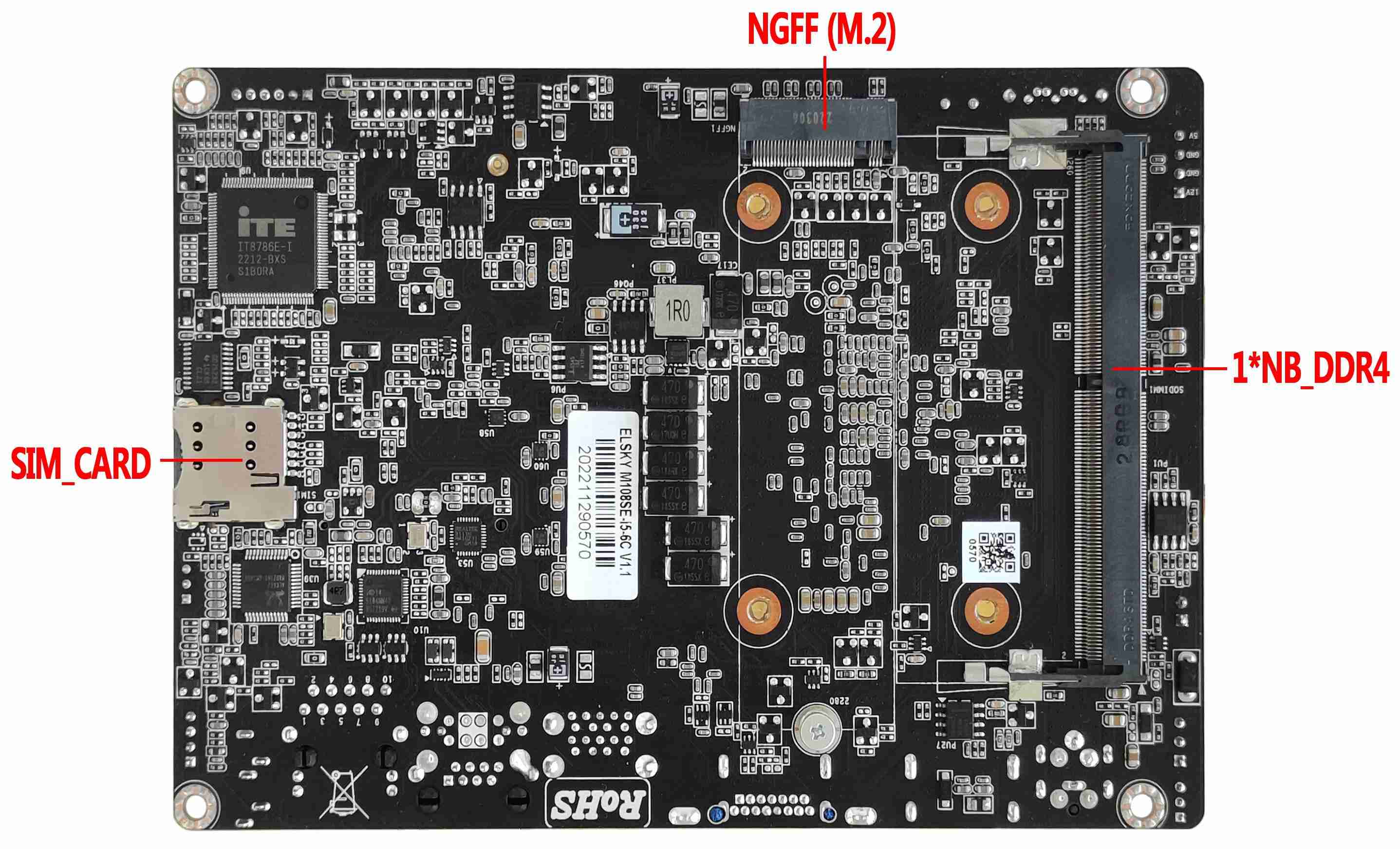

1*NGFF1接口（M.2）

只支持M.2 2280硬盘，默认支持SATA和NVME（PCIE）协议

声音功能

集成Realtek ALC662/897/660/892等HD数字音频解码器，6声道高保真音频控制器

1*LINE_OUT接口

支持音频输出

1*F_AUDIO插针

标准音频插针                                  （9Pin，2*5Pin，2.0mm）

1*INT_SPK插针

功放支持8欧5瓦喇叭双声道输出                （4Pin，1*4Pin，2.0mm）

USB功能

2*USB3.1接口

后置标准USB3.1 Gen2接口，最大传输宽带为10.0Gbps

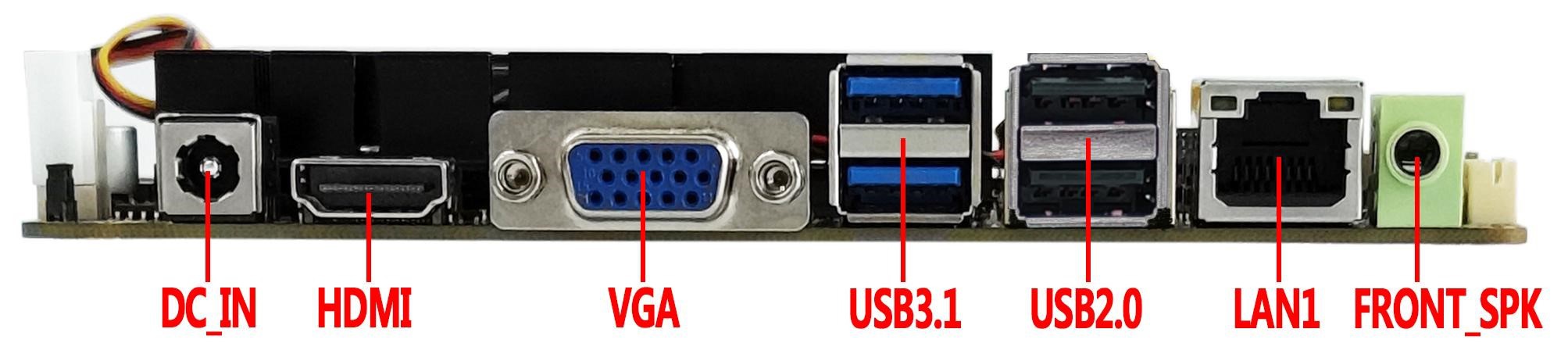

2*USB2.0接口

后置标准USB2.0接口，最大传输宽带为480Mbps（60MB/s）

1*F_USB1插针

前置USB2.0插针，一组有2*USB2.0            （9Pin，2*5Pin，2.0mm）

1*F_USB2插针

前置USB2.0插针，一组有2*USB2.0            （9Pin，2*5Pin，2.0mm）

开关功能

1*F_PANEL插针

开关、电源灯、硬盘灯、重启插针                （9Pin，2*5Pin，2.0mm）

1*AUTO_SW 插针

硬件控制上电开机插针                          （3Pin，1*3Pin，2.0mm）

其他I/O

COM1插针

串口，COM1支持RS232/RS422/RS485可选    （9Pin，2*5Pin，2.0mm）

COM2插针

串口，支持标准RS232                         （9Pin，2*5Pin，2.0mm）

COM3~6插针

串口，支持标准RS232                       （39Pin，2*20Pin，2.0mm）

JCOM1/JCOM2插针

控制COM1/2第九脚电压0V/5V/12V           （6Pin，2*3Pin，2.0mm）

1*SIM卡槽

支持SIM卡，用3G/4G时需要SIM卡

1*CLR_CMOS插针

主板清零、放电插针                            （3Pin，1*3Pin，2.0mm）

1*FAN3插针

CPU风扇插针  支持温控                      （3Pin，1*3Pin，2.54mm）

1*J_GPIO插针

GPIO控制插针                               （10Pin，2*5Pin，2.0mm）

运行环境

工作温度：-10℃~60℃；      工作湿度：5%~95%相对湿度，无冷凝

BIOS

AMI BIOS，支持上电开机，定时开机，远程开关机设备智能识别

Watch Dog

看门狗编程，支持硬件复位功能（256级，0~255秒）

操作系统

Windows 11，Windows 10，LINUX等
